一.產品概述:

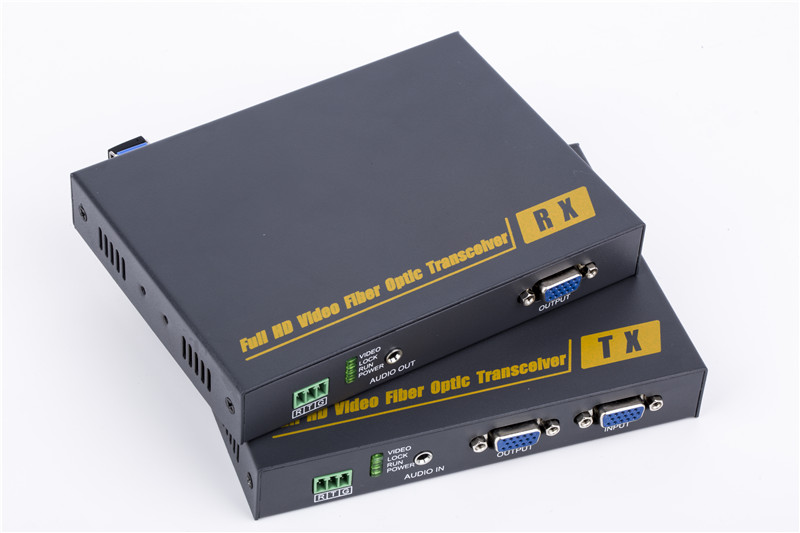

WS-HF102AD由發送器和接收器組成，采用先進的非壓縮數字高清視頻和高速數字光纖傳輸技術，可以輕松地將計算機主機、高清視頻信號源、高清DVD/DVR等設備輸出的各種分辨率的VGA高清信號長距離傳輸?shù)竭h(yuǎn)端，并帶有本地VGA環通，獨立模擬音頻，正向232串口，抗干擾能力極強，保證信號的完整性，穩定性。
二.產品特點:
◇ 全數字，無壓縮，高清光纖傳輸
◇ 符合VGA標準協議
◇ 帶獨立模擬音頻
◇ 帶本地VGA環通
◇ 帶正向R232通訊
◇ 自動識別和配置各種顯示模式
◇ 最高分辨率到1080P@60，往下兼容
◇ 單\多模光纖傳輸
◇ 內置ESD保護電路，能有效防止靜電損壞
◇ 現場安裝:簡單方便，即插即用,無需設置
三. 性能規格：
工作溫度范圍 | -5 到 +35°C |
工作濕度范圍 | 5 到 90 % RH (no condensation) |
輸入,輸出視頻信號 | VGA |
視頻格式支持 | 1920*1080/60Hz,1280*1024/60Hz， 1280*768/60Hz，1280*720/60Hz, 1024*768/60Hz, 800*600/60Hz, |
傳輸距離 | 5KM-40KM，默認為5KM |
輸入輸出音頻接口 | 3.5MM音頻 |
輸入輸出音頻支持格式 | 44.1K,48K,96K,176K,192K |
串口波特率 | 115200及以下自適應 |
輸入電源 | 直流5V，內正外負 |
電源功耗 | VGA接收端 4W ， VGA發送端 4W |
外形尺寸 | 長*寬*高; 120X97.5X25.2 |
四.應用程序圖
