一.產品概述

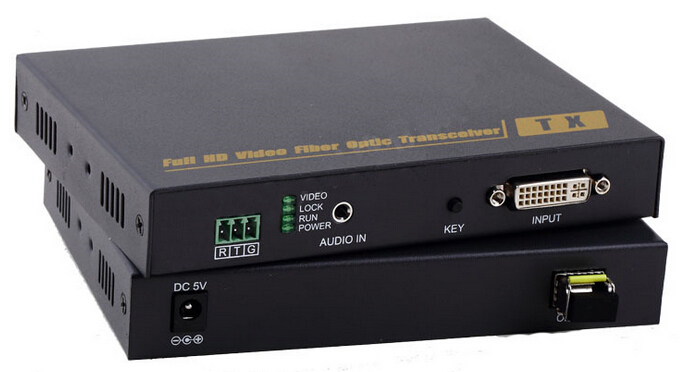

WS-HF103AD是一套使用光纖傳輸高清視頻的延長器設備，只需單根光纖就能將1080p信號進行遠距離傳輸，同時支持音頻；這套產品非常適用于大屏幕拼接、會議系統以及家庭娛樂等場景使用，該設備抗干擾能力極強，保證信號的穩定。
二. 產品特點:
◇ 符合DVI1.0標準。
◇ 支持HDCP1.2。
◇ 一路正向模擬音頻傳輸（3.5mm）。
◇ 支持 1080p 60Hz ，單模單纖傳輸10公里。
◇ 無延時傳輸數字DVI高清無壓縮視頻信號，視頻清晰穩定。
◇ 自動識別和配置各種顯示模式
◇ 內置自動均衡，畫面清晰穩定
◇ 內置ESD保護電路，能有效防止靜電損壞。
◇ 現場安裝:簡單方便，即插即用,無需設置。
三.技術參數：
工作溫度范圍 | -5 到 +35°C |
工作濕度范圍 | 5 to 90 % RH (no condensation) |
輸入視頻信號 | 0.5-1.0 volts p-p |
輸入DDC信號 | 5 volts p-p (TTL) |
視頻格式支持 | 1920*1080@60Hz 1920*1080@50Hz 1920*1080@30Hz 1920*1080@25Hz 1920*1080@24Hz 1080I@60Hz 1080I@50Hz 1280*720@60Hz 1280*720@50Hz |
輸出音頻 | 模擬立體聲 3.5mm |
最大的傳輸距離 | 采用單模單纖10公里 |
光纖接口 | LC光纖接口 |
光纖波長 | 1310nm /1550nm FP |
輸入電源 | 直流5V/2A，內正外負 |
電源功耗 | 發送端 5W ，接收端 5W |
外形尺寸 長*寬*高 | 136*130*30mm |
包裝尺寸 | 300*252*100mm |
重量 | 1.8kg |

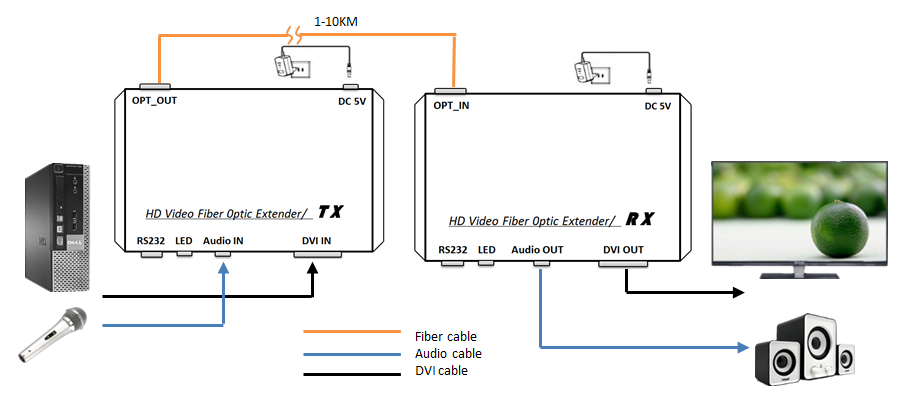

應用示意圖
