一. 產品概述：
WS-HF101ADK光端機采用先進的非壓縮數字高清視頻和高速數字光纖傳輸技術，可以輕松地將計算機主機、高清視頻信號源、高清DVD/DVR等設備輸出的各種分辨率的HDMI高清信號長距離傳輸?shù)竭h(yuǎn)端，抗干擾能力極強，保證信號的完整性，穩定性。
二. 產品特點:
◇ 數字，無壓縮高清光纖傳輸
◇ 持全高清，1920*1200@60
◇ 光接口SFP（LC）光衰減-3db
◇ 1路模擬音頻（3.5mm）
◇ 兼容支持HDMI1.3b標準
◇ 支持KVM鼠標鍵盤控制
◇ 自動識別和配置各種顯示模式
◇ 內置自動均衡，畫面清晰穩定
◇ 內置ESD保護電路，能有效防止靜電損
◇ 現場安裝:簡單方便，即插即用,無需設置
三. 技術參數：

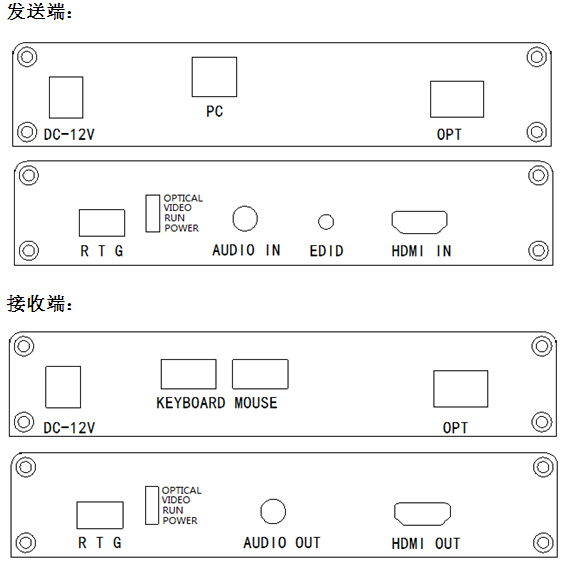

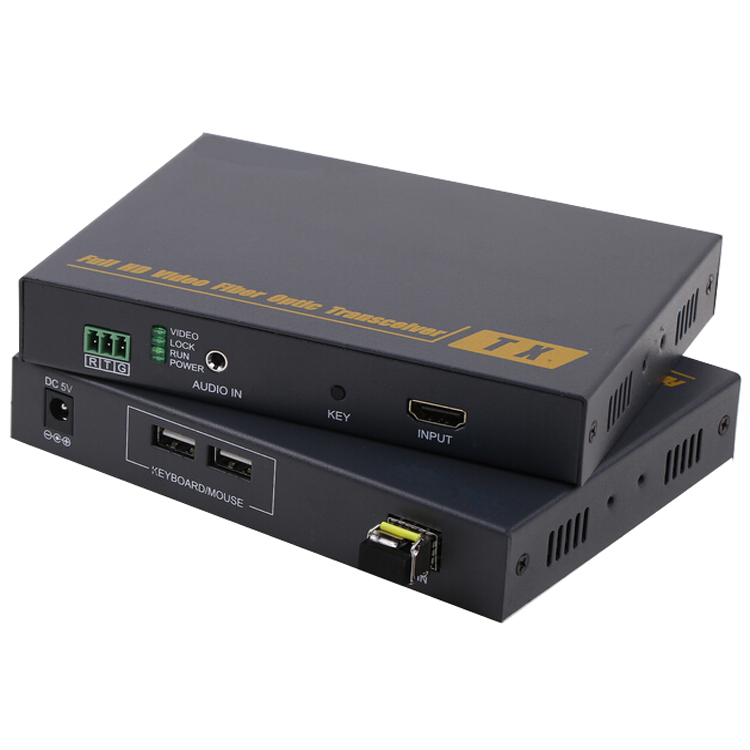

四.產品接口圖：
端口說明：
端口名稱 | HDMI光端機 |
HDMI_IN | HDMI信號輸入口 |
HDMI _OUT | HDMI信號輸出口 |
OPT | 光纖接口 |
EDID | 學習顯示器EDID |
AUDIO_IN | 音頻輸入接口 |
AUDIO_OUT | 音頻輸出接口 |
R T G | RS232接口 R(接收) T（發送）G（地） |
PC | 連接電腦USB接口 |
KEYBOARD/MOUSE | 連接鼠標鍵盤 |
DC-12V | 12V電源輸入口 |
指示燈 | HDMI發送端 | HDMI接收端 |
OPTICAL | 點亮 | 有光信號 |
熄滅 | 沒有光信號 |
VIDEO | 點亮 | 有視頻信號 |
熄滅 | 沒有視頻信號 |
RUN | 閃爍 | 板子正常工作 |
熄滅 | 板子沒有正常工作 |
POWER | 點亮 | 設備上電 |
熄滅 | 設備沒有上電 |
五.使用安裝：
1、將HDMI輸入信號通過HDMI線材接到HDMI _IN上。
2、將HDMI輸出信號通過HDMI線材接到HDMI _OUT上。
3、將音頻輸入信號接到AUDIO IN上。
4、將音頻輸出信號接到AUDIO OUT上。
5、將LC接口光纖接到OPT IN和OPT OUT上。
6、給設備上電。

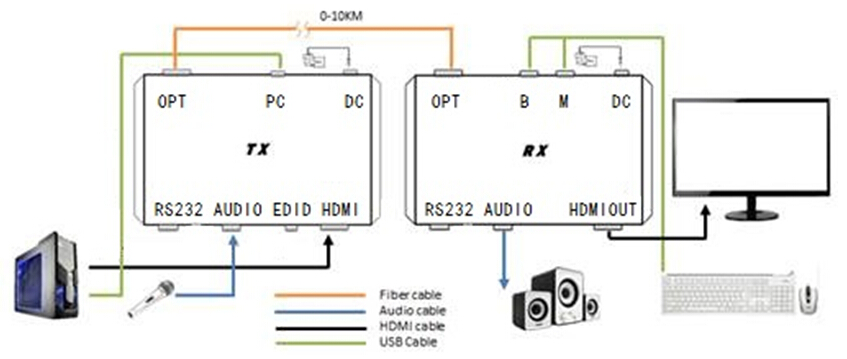

六. 應用示意圖：
