一．功能描述：
我公司研發的這款雙光纖備份系列HDMI光端機有兩個版本，一款是普通型，只支持視頻和音頻傳輸；另一個是增強型，這個版本除了普通型的功能外，還支持鼠標及鍵盤的KVM遠程傳輸，本產品采用數字無壓縮傳輸方案，圖像細節無丟失，能夠?qū)崿F(xiàn)單機到600p到1080PHDMI輸入，傳輸距離超過20Km。畫面穩定不撕裂。超小的傳輸延遲（小于16ms）。采用雙光纖備份技術，主要用于因?yàn)楣饫w或者光模塊損壞導致設備無法工作而又不能中斷工作情況。
◆ 采用高速FPGA，實現了全數字，無壓縮視頻傳輸。
◆ 支持雙光纖冗余備份，支持無縫切換。
◆ 自動識別輸入信號和配置各種顯示模式。
◆ 內置自動均衡，畫面清晰穩定。
◆ 內置ESD保護電路，能有效防止靜電損害，防止雷擊。
◆ 支持RS232 串口控制。
◆ 平均無故障時間大于10萬小時。
◆ 增強版可以支持鼠標鍵盤同步傳輸。
◆ 安裝簡單，即插即用，無需設置。
二．主要特征：
（1）強大的透?jìng)鞴δ?/span>
本串口使用IO透明傳輸?shù)墓δ?，能夠?qū)崿F(xiàn)192000Hz以下的任何串口或者自定義的雙線雙工數據傳輸。
（2）數據運算能力強
數據并行處理，輸出端口各占用一個通道，每通道數據帶寬達到4.95G/S，完全能滿足單路輸出1920X1080/60HZ（148.5MHZ）的高分辨率顯示，高速運動畫面無撕裂，不丟幀，不花屏，無圖像追趕現象。
（3）純硬件結構設計
采用純硬件結構設計，無操作系統，不存在板卡式結構設計的那種會死機、藍屏的缺陷，無系統崩潰風險，可全年持續工作，并支持多臺級聯，實現長距離傳輸。
（4）超低功耗設計
處理器采用先進的FPGA進行設計，單端最大功耗不超過8W（12V 0.3A）。相比其他方案， 我們的雙光纖備份光端機具有超低功耗，有更長的使用壽命和更出色的穩定性。
三．產品參數：
光模塊參數 | 發射光功率 | -5dBm~-8dBm |
接收靈敏度 | -28dBm |
光模塊接口 | LC |
光纖類型 | 單模單纖 |
傳輸距離 | 1m~60Km(1.4KM,10KM，20KM，60KM四種光模塊) |
HDMI參數 | 輸入輸出速率 | SD：270Mbps HD：1.485Gbps FULLHD：4.95G/S |
| 支持分辨率 | 1920*1080@60p/60i/50p/30p/25p/24p 1280*720@60P 480i，576i |
視頻電氣特性 | 接頭 | 標準HDMI |
數據速率 | 支持1920*1080@60Hz及以下分辨率 |
信號擺幅 | 0.3V（vpp） |
交流阻抗 | 100歐姆 |
信號耦合方式 | 交流耦合 |
HDMI最大線纜長度 | 1.4b標準HDMI>3m |
反向控制信號 | 電平類型 | TTL |
連接器類型 | DB9串口 |
碼率 | 50~192000Hz |
電源參數 | 電壓 | 直流12V 1A |
最大功耗 | 接收端+發送端共10W |

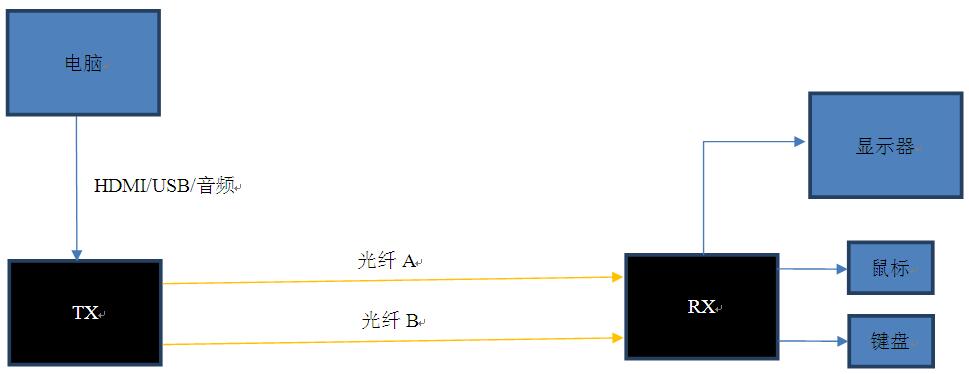

四．拓?fù)鋱D：
五．接口說明：
接口名稱 | 功能 |
12V | 請使用配送的12V 1A的電源適配器 |
HDMI IN | HDMI信號輸入，連接電腦或者其它的HDMI信號輸出設備。 |
HDMI OUT | HDMI信號輸出，連接顯示器或者電視。 |
KEY | 1.HDMI IN 接到特定的需要學習顯示器上，長按3秒，OPT1開始閃爍，大約5秒， OPT1開始閃爍常亮，學習完畢。本設備把顯示器的EDID學習到本機。 2.如果HDMI IN端不接任何設備，長按3秒，OPT1開始閃爍，大約5秒，OPT1開始閃爍常亮，學習完畢。本設備EDID恢復出廠值。 |
AUDIO IN | 音頻輸入：獨立音頻為雙聲道最高48K采樣率的音頻。獨立音頻優先級高于隨路音頻。 |
AUDIO OUT | 音頻輸出：獨立音頻為雙聲道最高48K采樣率的音頻。獨立音頻優先級高于隨路音頻。 |
指示燈 | OPT1 ：第一路光纖接收狀態，常亮為正常。 OPT2 ：第二路光纖接收狀態，常亮為正常。 VIDEO ：視頻輸入是否正常，常亮為正常。 POW ：供電指示燈，常亮為正常。 |
RS232 | 50~192000Hz的雙向RS232接口。 |
PC | 連接到電腦或者DVR/NVR的USB口上。 |
KEYBOARD/MOUSE | 連接鍵盤鼠標，可以支持PS2和USB鍵盤鼠標混合使用。 |
OPT1，OPT2 | TX插入藍色SFP光模塊，RX插入黃色SFP光模塊。 |

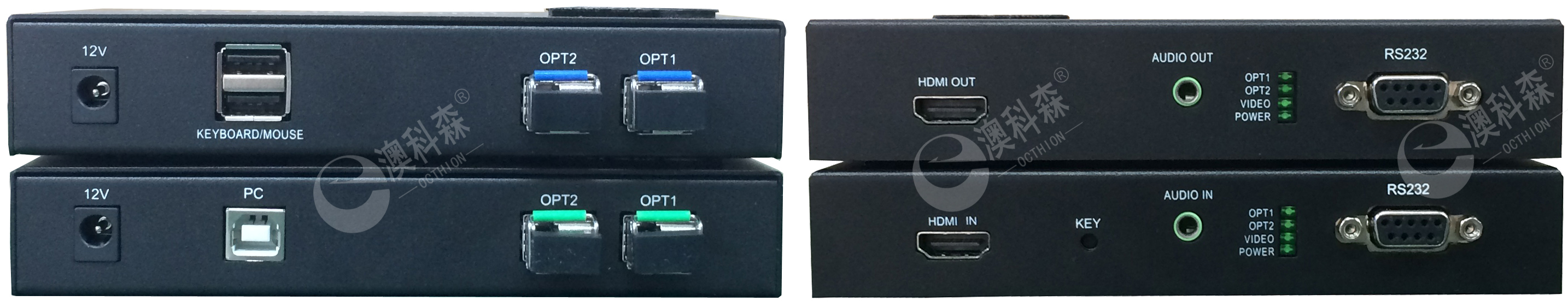

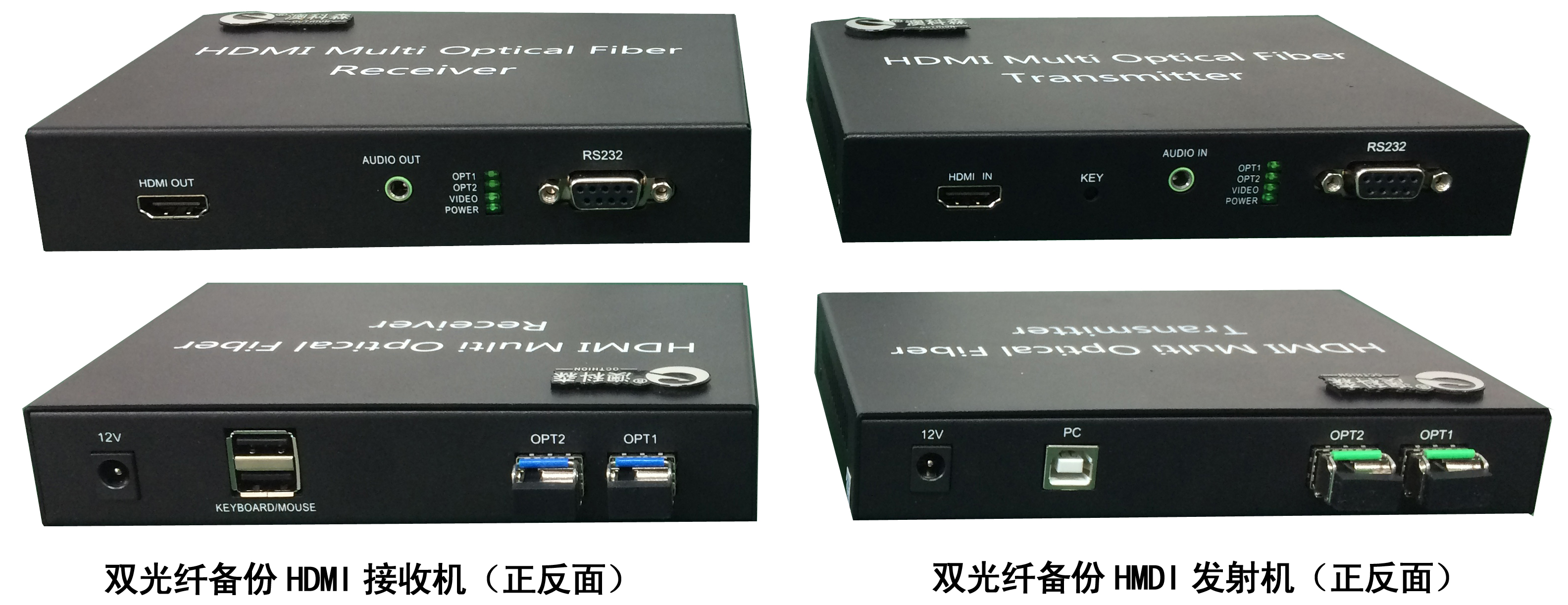

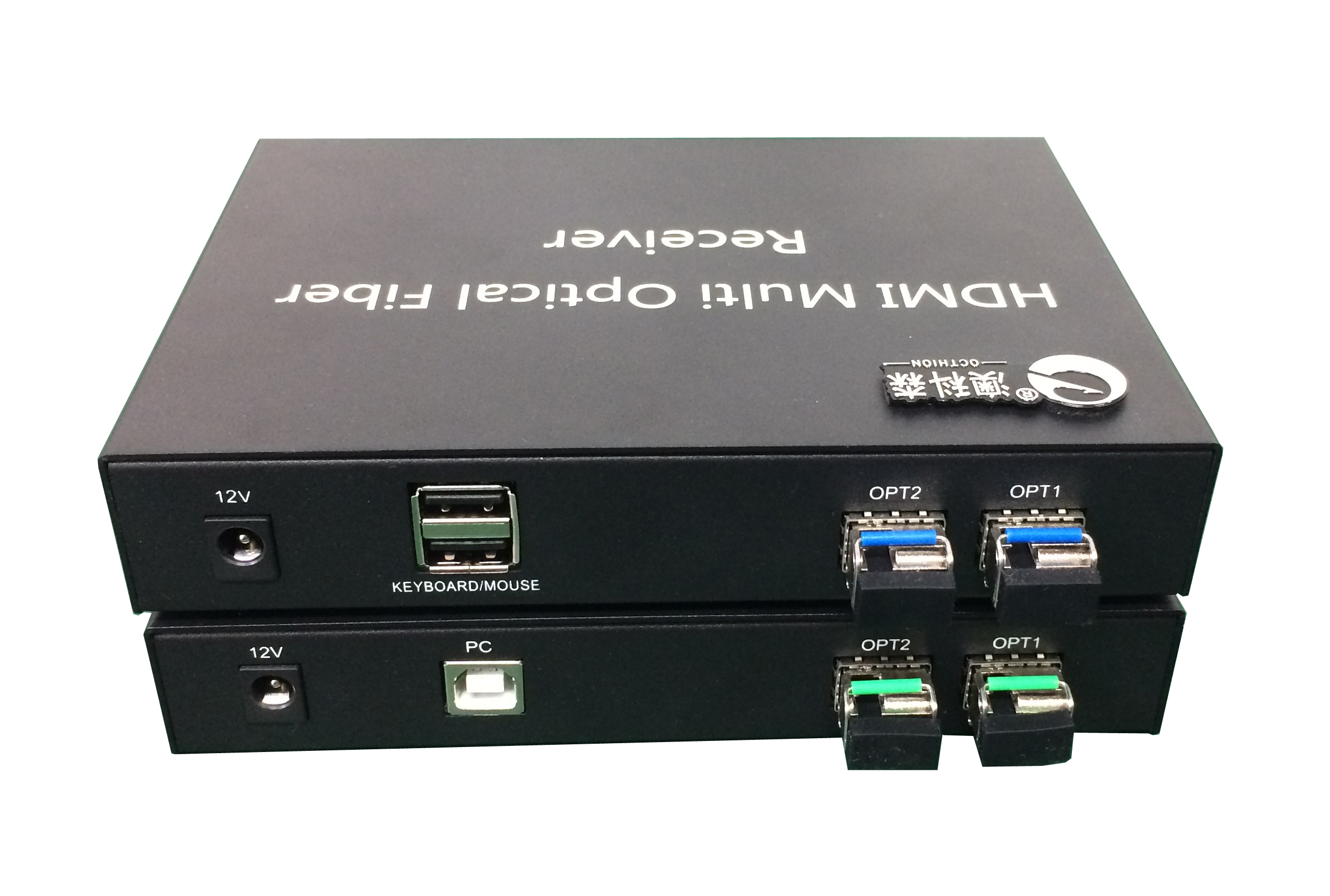

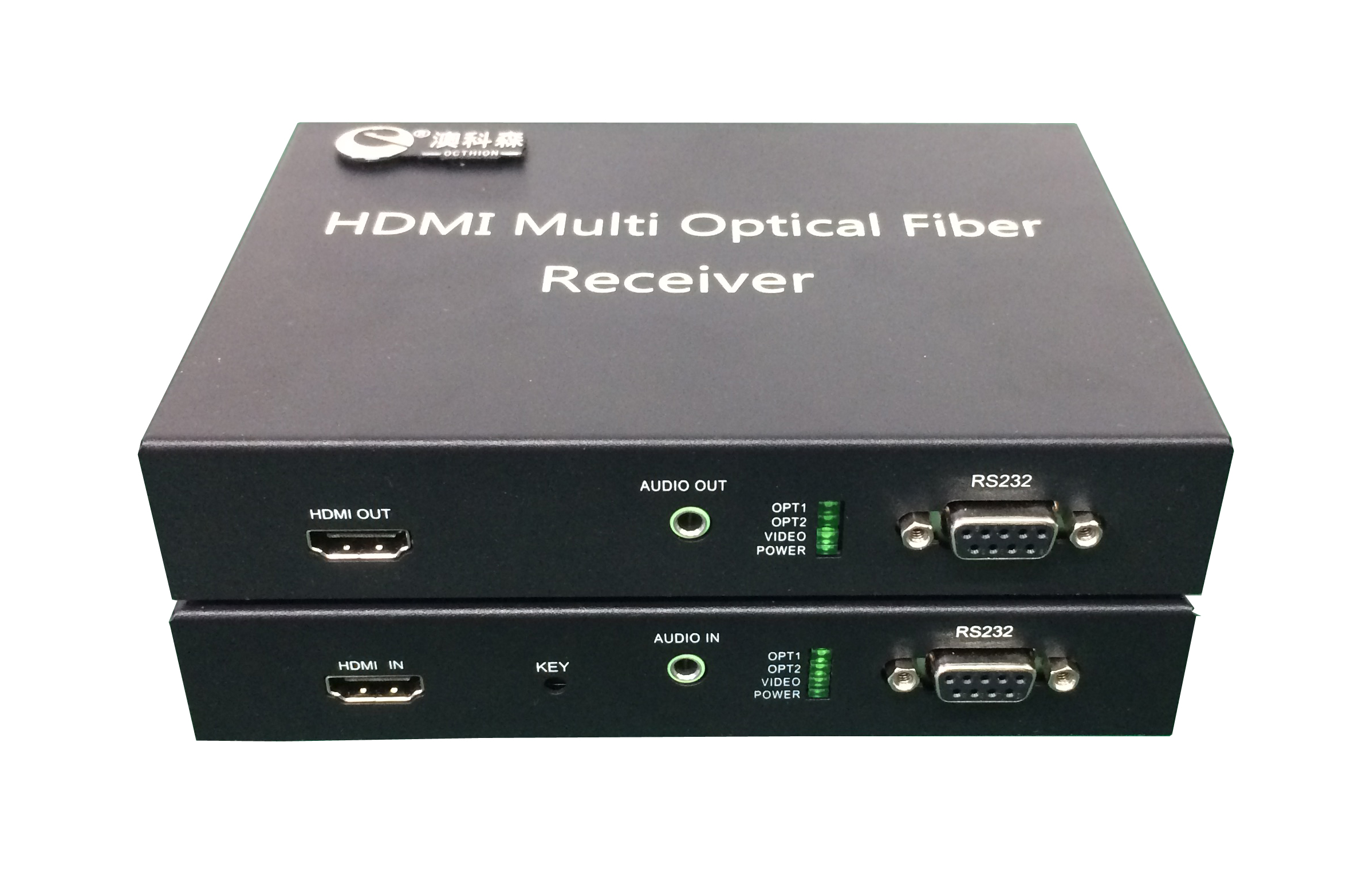

六．產品圖片：
七．應用場合：
