高清二畫面處理器視頻效果,復制鏈接觀看視頻效果：http://v.youku.com/v_show/id_XMTcyMDU1NDMwMA==.html

一、產品概述：

       產品簡介：這是一款高性能的高清二畫面分割器，主要功能是將一路VGA/HDMI信號和一路AV信號轉換成一路VGA/HDMI信號輸出，使一路VGA/HDMI信號和一路AV信號同時顯示在一個高清顯示單元上。這款高清畫面分割器支持投影機、液晶顯示器、DLP、等離子、全彩LED等各種帶高清接口的顯示單元。

       應用場合：高清畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示，工業相機合成顯示等需要使用單臺顯示單元同時顯示多個高清信號的場所。

       產品特色：這是一款支持VGA/HDMI/輸入，和一路AV輸入，一路HDMI和一種VGA同時輸出的高清二畫面分割器，可通過遙控器或RS232串口控制畫面切換，支持畫面疊加漫游，無縫切換，小畫面可淡入淡出，功能非常強大。

二、主要功能：
◇ 支持一路VGA或一路HDMI信號輸入（二者選其中一路作為輸入），一路AV信號輸入；

◇支持HDMI，VGA同時輸出；

◇ 兼容各種分辨率信號輸入，支持1920*1200超高分辨率信號輸出；

◇ 單個屏幕可同時顯示一個高清HDMI/VGA信號和一種AV信號；

◇ 支持圖像任意大小、任意位置、任意排列、畫外畫、畫中畫功能；

◇ 支持畫面疊加漫游，無縫切換，小畫面可淡入淡出

◇ 支持客戶自定義顯示模式

◇ 支持紅外遙控、RS-232串口控制；

三、技術參數：

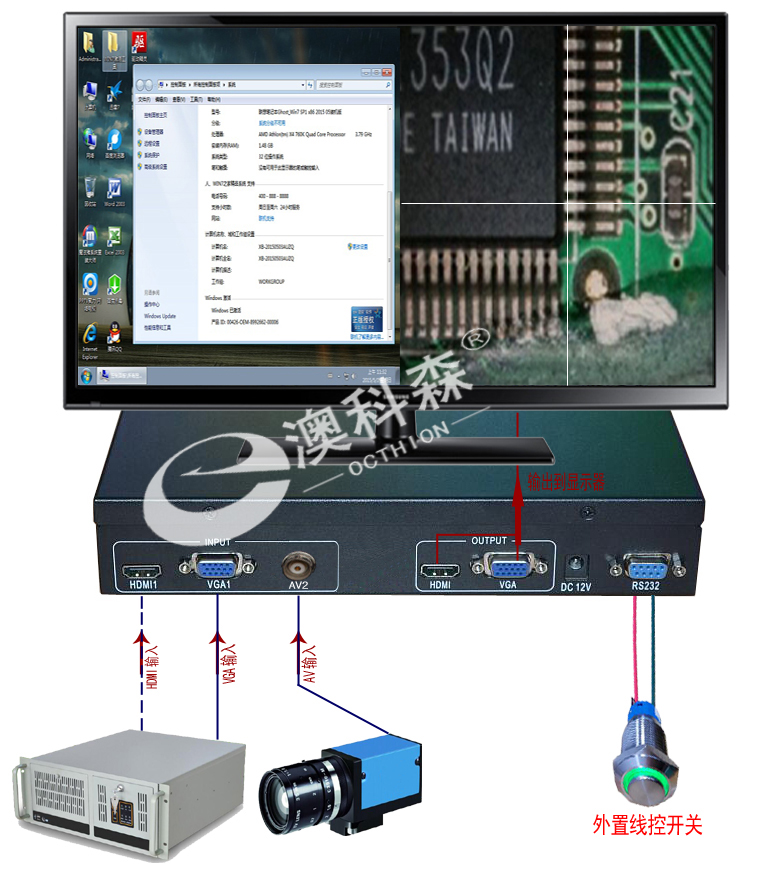

四、連接示意圖：

五、顯示模式：

模式詳解：

1.摳圖模式：

       通常情況下，二畫面顯示模式因為顯示的圖像內容不變，但是顯示區域的橫向或縱向長度卻減少了一半，這樣造成圖像的嚴重變形，該功能廣泛應用于顯微鏡、CCD等對圖像失真要求比較高的場所。WS-8V9201采用圖像摳圖技術，使畫面在二分割顯示模式下完全不變形，如圖所示：

2.畫中畫模式

       高清二畫面分割器也支持開窗、疊加、漫游功能，即兩個輸入信號其中一個信號作為底畫面，另外一個畫面疊加到底畫面上，并支持圖像任意大小和任意位置，如圖所示：

3.透明度調節

高清二畫面分割器支持對輸入信號進行透明度調節功能，即透過上面的圖像可以看到底層畫面的圖像，如圖所示：

六、應用范圍：

   另外，我公司可根據客戶要求定制相關的功能，來電請咨詢：0755-28585030

聲明：澳科森（OCTHION）所有產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
