一、產品簡介：

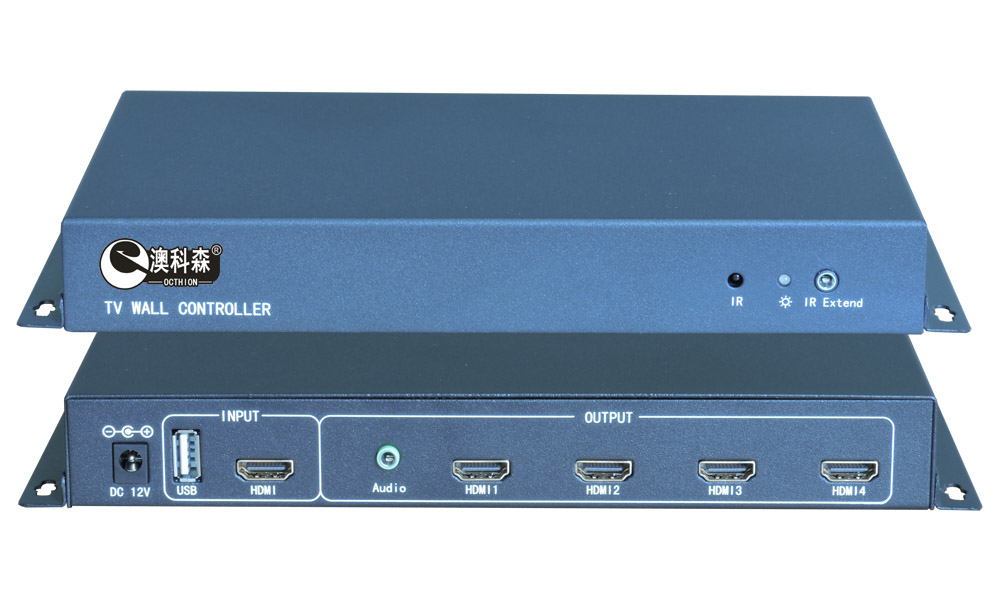

WS-P9104X是一款專門針對液晶電視、超窄邊液晶屏、投影機的高清4畫面液晶電視機拼接器，支持4路HDMI信號輸出，接四臺液晶電視機或其它顯示設備，可以根據用戶需求定制1x2 1x3 1x4 2x1 2*2、3x1、4x1模式。產品采用高清處理芯片，支持1080P信號的輸入和輸出。同時支持1路USB、1路HDMI輸入，輸入信號均可以切換到大屏幕進行拼接顯示，并且音頻與相應視頻同步輸出。
用戶在操作拼接處理器的時候更簡單、直觀，產品設計了紅外遙控和機箱按鍵控制。用戶通按鍵或遙控對拼接器進行一鍵式快捷控制和全功能控制，操作更為人性化、更簡單。
二、功能介紹：
1、四畫面拼接功能
WS-P9104X液晶電視4畫面拼接器支持4路HDMI信號輸出，駁接四塊液晶電視機或者其它顯示設備如投影、DLP、等離子等顯示單元，四個顯示單元拼接組成一個超大畫面。WS-P9104X可以根據用戶的求需定制1x2 1x3 1x4 2x1 2*2、3x1、4x1拼接模式。
2、輸入信號
可支持1路HDMI、1路USB總計2路信號輸入，輸入視頻信號均可實現與音頻同步輸出切換并實現拼接顯示。
3、鏡像功能
WS-P9104X具有針對每單個顯示單元180度鏡像翻轉功能。用戶在使用普通液晶電視拼接時，對上一排液晶電視翻轉180度，從而大幅度降低液晶拼接縫隙，減少圖像因邊縫過大引起的失真，如下圖所示：
4、邊緣屏蔽功能

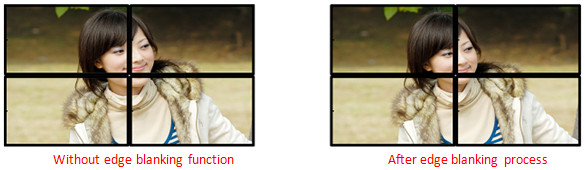

所有拼接顯示單元都有一定物理邊框縫隙，在無邊緣屏蔽功能處理情況下，圖像會出現視覺上拉扯開的現像，感覺很不自然；經過邊緣屏蔽處理的圖像無變形、拉伸，視覺更自然逼真。如下圖邊緣屏蔽處理前后對比圖片；
5、U盤播放功能
1.可實現USB播放和拼接功能。用戶在實現液晶拼接的基礎功能后再實現單純視頻或圖片格式拼接播放，只需要往我們產 品USB接口上面插入一張U盤就可以實現，不需要專門配置一臺電腦或其它播放設備，簡單實用。 2.USB可以支持常用的一些視頻、圖片、MP3、TXT文檔； 3.可以支持視頻的選定或全選播放； 4.可以支持所有視頻輪循播放、暫停、快進、節目清單等功能； |
6、遙控功能 遙控器為WS-P9104X專用定制，拼接器各項功能與遙控按鍵完全對應，非市場公模遙控。紅包遙控上可以完成拼接處理器的設置、切換、調節的所有功能，并采用超靈敏設計，遙控距離可達7至10米。 |

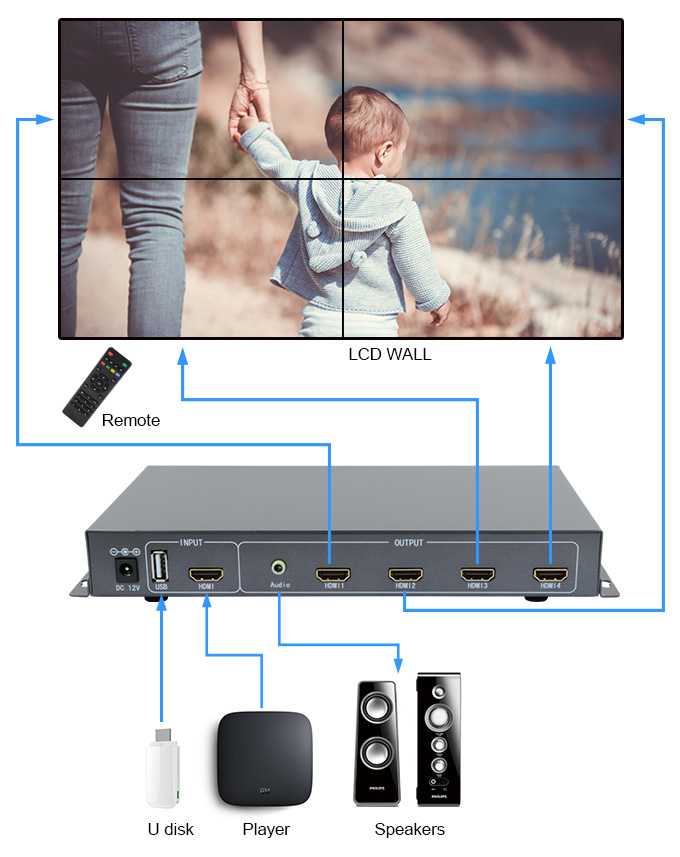

三、系統拓樸圖
四、技術參數：
名稱 | 規格 |
輸入信號 | |
HDMI信號 | HDMI1.3 DVI1.0，HDMI內嵌音頻； |
USB(U盤） | 標準USB，2.0接口，可接U盤，內嵌音頻； 支持視頻、圖片、MP3、TXT格式播放； 視頻支持編碼格式： USB解碼視頻格式：Mpeg1,2,4（1920*1080@30P及以下）；
Divx，Xvid（1920*1080@30P及以下）；
RM,RMVB（1920*1080@25P及以下）；
H.264（1920*1080@30P及以下）；
VC-1（1920*1080@30P及以下）；
MJPEG（640*480@30P）。 |
輸出信號 | |
HDMI輸出接口 | 4路HDMI輸出， 1920x1080P/60HZ、1280x720/60HZ、1024x768@60HZ |
音頻輸出 | 3.5音頻接口，支持左右聲道立體聲，音視頻信號同步切換； |
其它 | |
控制方式 | 遙控器、機箱按鍵 |
供電 | DC-12V |
拼接規模 | 簡易型四拼接 |
功耗 | 20W |
機箱規格 | |
尺寸 | 234mm(長)x140mm(深)x32mm（高） |
重量 | 0．85Kg |
