一、產品簡介
WS-UP9109系列是定制化的4K多畫面拼接器，其主要功能是在M x N的拼接顯示單元上顯示一幅3840*2160的超高清4K圖像。產品采用先進的DSP+FPGE圖像處理技術，HDMI輸入信號最大可以上HDMI2.0（支持HDCP2.2），即3840x2160@60HZ，即使在播放快速動態畫面的時候也不會出現延時、丟幀現像。
WS-UP9109以其優越的性能和高分辨顯示特點，廣泛應用于需要顯示高清視頻圖像的展示廳，以及需要顯示更多清晰豐富細節一些特定場所，比如地圖顯示、GPS定位系統、石油管理監控、衛星定位、部隊作戰指揮等各種需要超大分辨率圖像在拼接屏上顯示的工作環境。
二、主要功能
1、輸入信號
支持1路HDMI、1路MHL、1路DP信號輸入。
﹡ HDMI端口最高可以支持3840x2160@60Hz信號輸入；
﹡ MHL最高可以兼容3840x2160@30Hz的HDMI信號輸入，同時兼容MHL信號的輸入；
﹡ 同時支持1路DP信號輸入，最高分辨率可達3840x2160@60Hz。
2、輸出信號
支持4路HDMI信號輸出，輸出分辨率1920x1080@60Hz。
3、信號切換功能
支持1路HDMI、1路MHL、1路DP信號輸入。信號切換可以通過遙控器、機箱按鍵、或者通過輸入信號自動識別功能。當設備設定為自動識別信號并且輸入端口沒有連接輸入信號時，把信號接入任何一個輸入端口即可自動切換到該端口并且拼接屏顯示該端口信號。
4、畫面拼接功能
采用模塊化設計，單機可定制2至12畫面拼接，如常用的1x2畫面拼接、2x2四畫面拼接、2x3或3x2六畫面拼接、2x4八畫面拼接、3x3九畫面拼接、2x5十畫面拼接、3x4十二畫面拼接等。
5、圖像旋轉功能
與普通拼接產品相比，WS-UP9109畫面拼接器具有針對組信號進行180度翻轉功能。用戶在使用普通液晶電視拼接時，對
上一排液晶電視翻轉180度，從而大幅度降低液晶拼接縫隙，減少圖像因邊縫過大引起的失真，如下圖所示：
上排液晶屏倒裝效果 圖像旋轉后效果
6、音頻功能
6.1、輸入信號HDMI、MHL、DP均支持音頻輸入功能；
6.2、輸出HDMI與帶音頻功能輸入的設備連接，可實現音視同步播放；
6.3、支持3.5mm的耳機接口左右聲道立體聲獨立輸出連接立體聲音響。
三、技術參數
名稱 | 規格 |
信號輸入 | |
輸入接口 | 1路HDMI2.0、1路DP、路HDMI兼容MHL信號； |
分辨率 | HDMI和DP支持最大分辨率3840*2160@60HZ，向下兼容； |
輸出 | |
輸出接口 | 1路HDMI1.3輸出接顯示設備，支持音、視頻同步輸出； 1個3.5mm音頻左、右聲道立體聲，用于接立體聲音響； |
輸出分辨率 | 1920x1080@60HZ； |
色彩深度 | 24bit,1677萬色 |
控制方式 | 機箱按鍵、遙控器、RS-232； |
輸入電壓 | DC直流12V/3A； |
顯示模式 | 定制2x2,3x3,4x4,3x4,2x3,2x4,2x5,2x6等 |
產品尺寸 | mm(長)xmm(深)xmm(高) |
凈 重 | KG |
功耗 | 最大W |

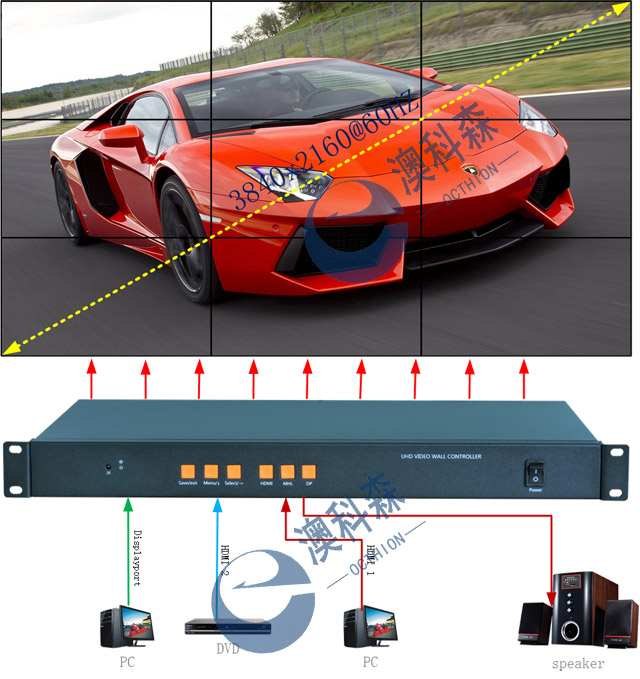

四、拓撲圖
