一、產品概述

WS-RS408是一款高性能的圖像倍線旋轉切換器，內部采用高速圖片處理芯片，其主要功能是可輸入多路HDMI、DP、手機MHL，可自由切換任何一個信號至HDMI輸出。產品可以實現不同格式信號的音、視同步切換，通過設置實現圖像90、180、270度的旋轉輸出,并且HDMI輸入分辨率最高可達4K/30HZ，DP輸入分辨率最高可達4K/60HZ、HDMI輸出分辨率可以高達3840x2160/60HZ。

二、功能詳述

1、輸入信號

支持2路DP（DisplayPort）、4路HDMI，HDMI輸入分辨率最高可達4K/30HZ，DP輸入信號最高可以支持4K@60HZ,向下兼容。

2、輸入裁剪功能

支持輸入信號的裁剪功能，支持 I-Phone，I-PAD 和 Android 手機的滿屏顯示。

3、輸出信號

輸出分辨率支持1920*1080/60HZ,3840*2160/30HZ,3840*2160/60HZ可選。

4、特殊輸出

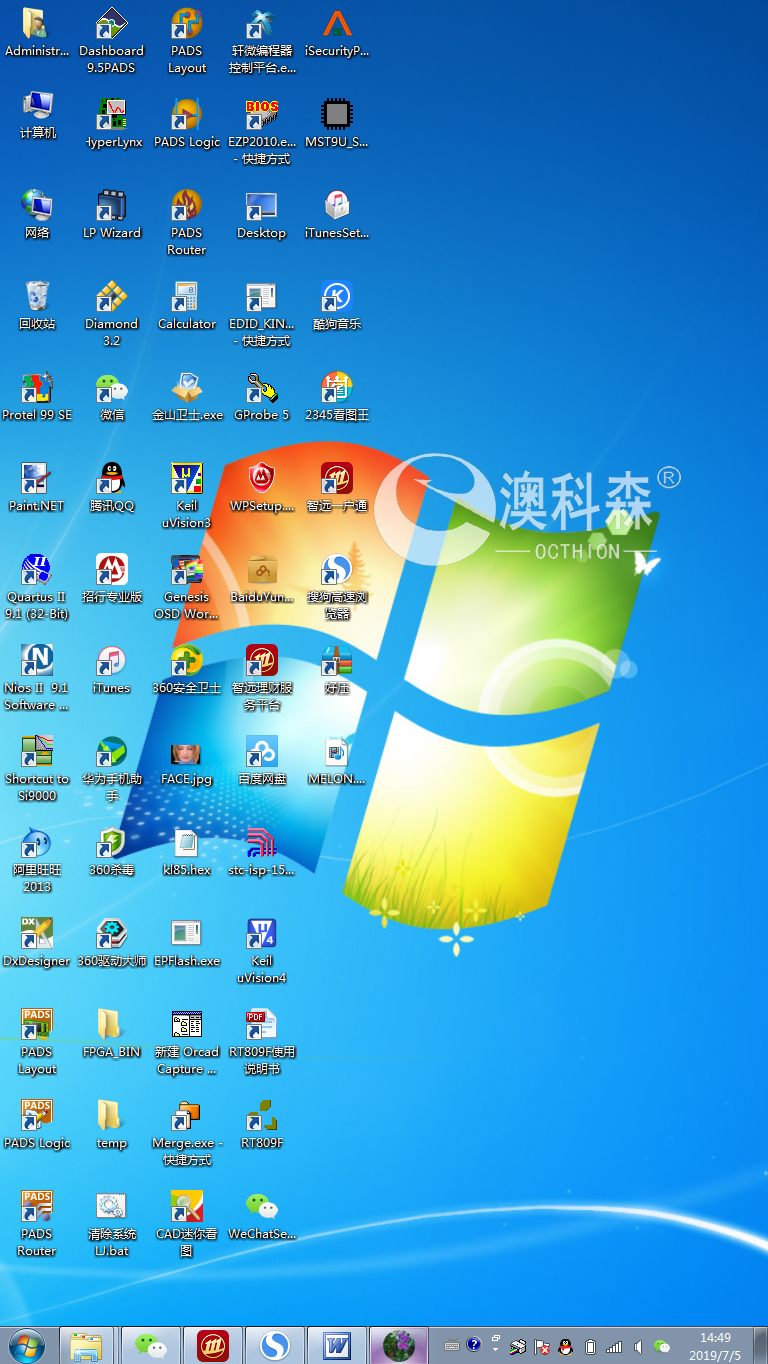

支持前端自動輸出1080*1920@60HZ 信號，豎屏顯示 1080*1920@60HZ 高清晰且不變形的圖像，下圖為實拍效果圖。

也可以看視頻效果（復制觀看）：

https://v.youku.com/v_show/id_XNDY2ODAxODU2OA==.html?spm=a2hbt.13141534.app.5~5!2~5!2~5~5~5!2~5~5!2~5!2~5!2~5~5~A

5、切換功能

支持輸入信號自動掃描，自動切換，也可以通過遙控器、機箱按鍵切換任何一個輸入信號轉換成HDMI信號輸出至顯示單元，并實現影、音同步切換；

6、倍線功能

不同分辨率、不同刷新率以及DP、HDMI不同格式的信號，通過設備倍線功能轉換成固定的HDMI信號和固定的輸出分辨率1920*1080/60HZ,3840*2160/30HZ,3840*2160/60HZ可選；

7、圖像旋轉功能

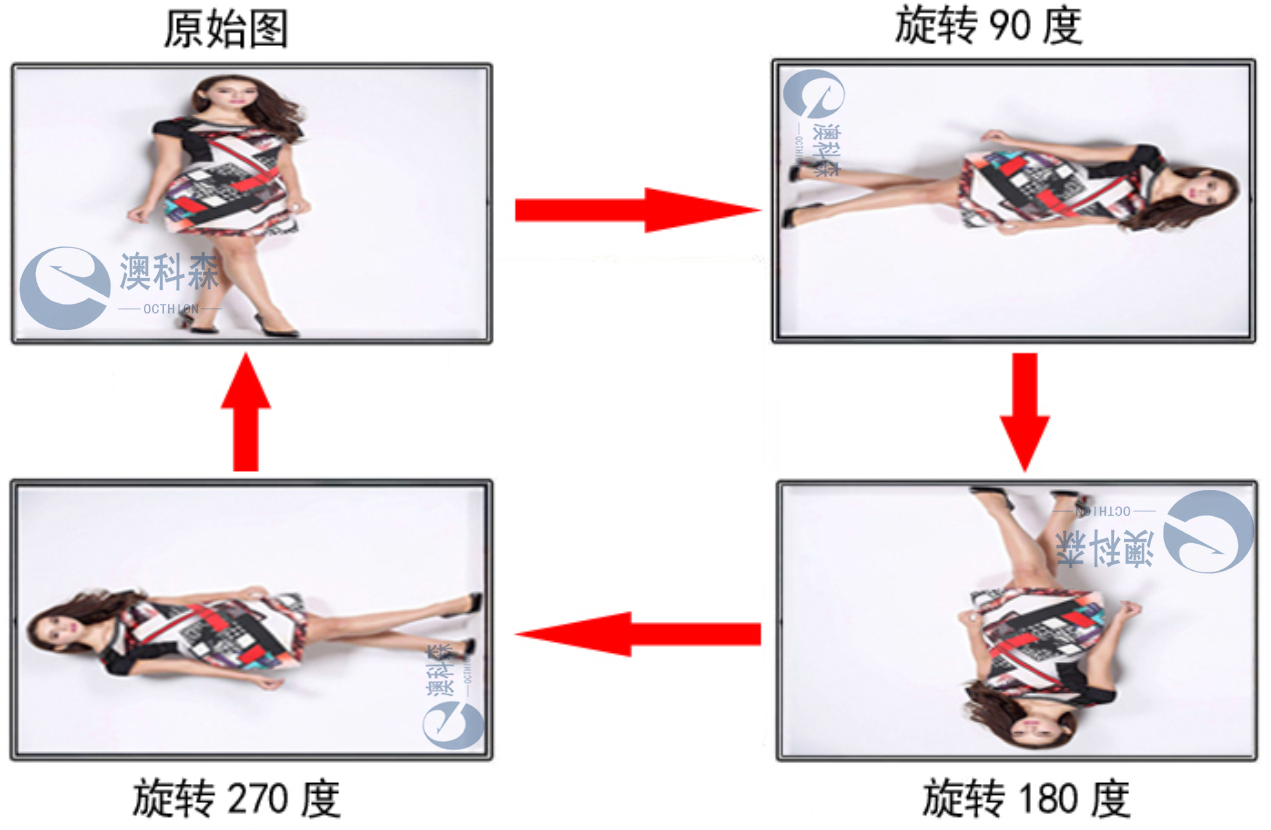

通過紅外遙控、機箱按鍵實現圖像90度、180度、270度旋轉，用于某些需要圖像旋轉的特定場所，如下圖所示：

三、技術參數

四、拓?fù)鋱D：
