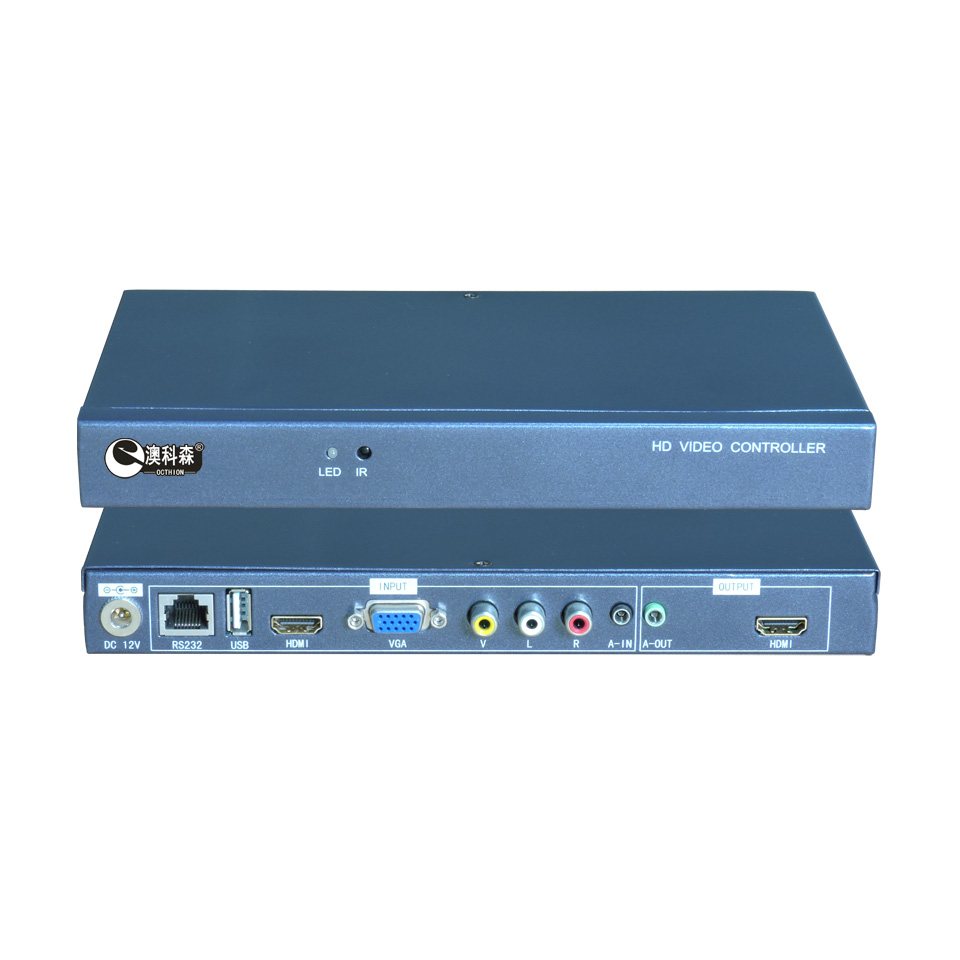

一、產品概述
WS-IM401是一款多功能的圖像處理器，單臺設備即可完成信號倍線切換、信號格式轉換、圖像左右鏡像、上下鏡像、180度翻轉等功能。
產品支持1路復合視頻、1路VGA、1路HDMI、1路USB信號輸入，1路HDMI和1路獨立音頻信號輸出，輸入以及輸出信號最高可以支持全高清1920*1080/60HZ。同時產品所有輸入信號均可以支持圖像和音頻的同步切換。
二、主要功能
1、高清倍線器功能
WS-IM401支持1路復合視頻、1路VGA、1路HDMI、1路USB信號輸入，所有輸入信號均內嵌或綁定外置音頻。
1路HDMI和1路3.5mm孔徑音頻端口輸出，通過紅外遙控或者控制軟件可以切換實現4路輸入信號的任意一路輸出至顯示設備，并音、視頻同步切換。
2、左、右鏡像功能
通過設置，可以使圖像左右顛倒，上下不翻轉，也就是左右鏡像功能，如下圖所示：
3、上、下鏡像功能
圖像上、下顛倒，左、右不翻轉，也就是上、下鏡像功能，如下圖所示：
4、圖像旋轉180度
圖像上、下和左、右都顛倒，也就是圖像整體翻轉180度，如圖所示：
5、U盤播放功能
產品可以支持USB接口，用戶可以通過一個U盤插入我們的設備，播放U盤里面的視頻、圖片、TXT文檔、MP3。很多場所做廣告宣傳、產品展覽等往往只需要播放一些視頻或一些圖片，這樣只需要一個U盤就可以了，而不需要再另外配置電腦或播放器，使用更簡單方便。
三、技術 參數
名稱 | 規格 |
輸入信號 | |
VGA信號 | DB15接口，綁定1路3.5音頻接口； 支持640x480@85Hz 至 1920x1200/60Hz。 |
HDMI信號 | HDMI1.3(HDCP1.2) 兼容DVI1.0，HDMI內嵌音頻 |
視頻信號 | 自動識別NTSC、PAL和SECAM制式 |
USB(U盤） | 標準USB2.0接口，可解碼U盤內音視頻； 支持視頻、圖片、MP3、TXT格式播放； 流媒體格式支持：Mpeg1,2,4（1920*1080@30P及以下）/Divx，Xvid（1920*1080@30P及以下）/RM,RMVB（1920*1080@25P及以下）/H.264（1920*1080@30P及以下）/VC-1（1920*1080@30P及以下）/MJPEG（640*480@30P）。 |
輸出信號 | |
HDMI輸出協議 | 支持HDMI1.3和DVI1.0可選 |
HDMI輸出分辨率 | 支持1920x1080@60Hz、1280x720@60Hz、1024x768@60Hz。 |
音頻輸出 | 3.5音頻接口，支持左右聲道立體聲，音視頻信號同步切換 |
其它 | |
控制方式 | 遙控器、RS-232串口 |
供電 | DC12V |
功耗 | 8W |
機箱規格 | |
尺寸 | 238mm(長)x129mm(深)x27mm（高） |
重量 | 約0.65Kg |

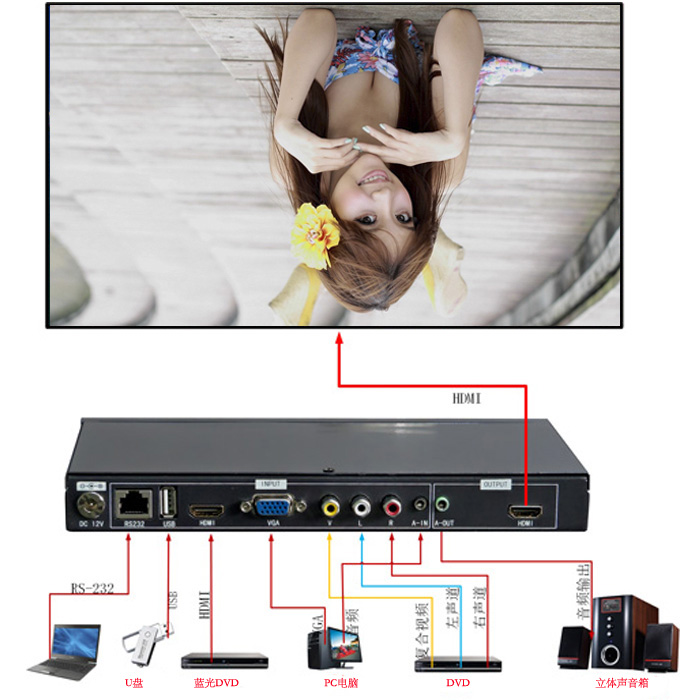

四、拓?fù)鋱D
