一、產品概述:
這是一款經濟型的圖像旋轉切換器，也稱圖像旋轉處理器，內部采用高速圖像處理方案，該方案采用了運動偵測與補償運算、內插運算、邊緣平滑處理及雜波信號抑制等尖端處理技術，其主要功能是將一路HDMI和一路LVDS輸入信號，通過切換后實現90、180、270度的旋轉圖像輸出到顯示設備，并可以實現信號的音、視頻同步切換。
圖像旋轉處理器主要應用在大屏拼接以及豎屏圖像顯示場合，如商場廣告屏，大屏拼接監控等。
二、功能詳述:
1、輸入信號
支持1路HDMI輸入信號，最高支持1920*1080@60HZ,并向下兼容。
支持一路LVDS輸入信號（主板預留接口）, 分辨率只支持1920*1080@60HZ
2、輸出信號
支持1路HDMI輸出信號，輸出分辨率最高支持1920x1080@60HZ；
支持一路LVDS輸出信號（主板預留接口）, 分辨率只支持1920*1080@60HZ
3、切換控制
通過機箱上面板按鍵將輸入HDMI信號轉換成旋轉后的HDMI信號輸出至顯示單元，并實現視頻、音頻同步切換；
4、圖像旋轉功能

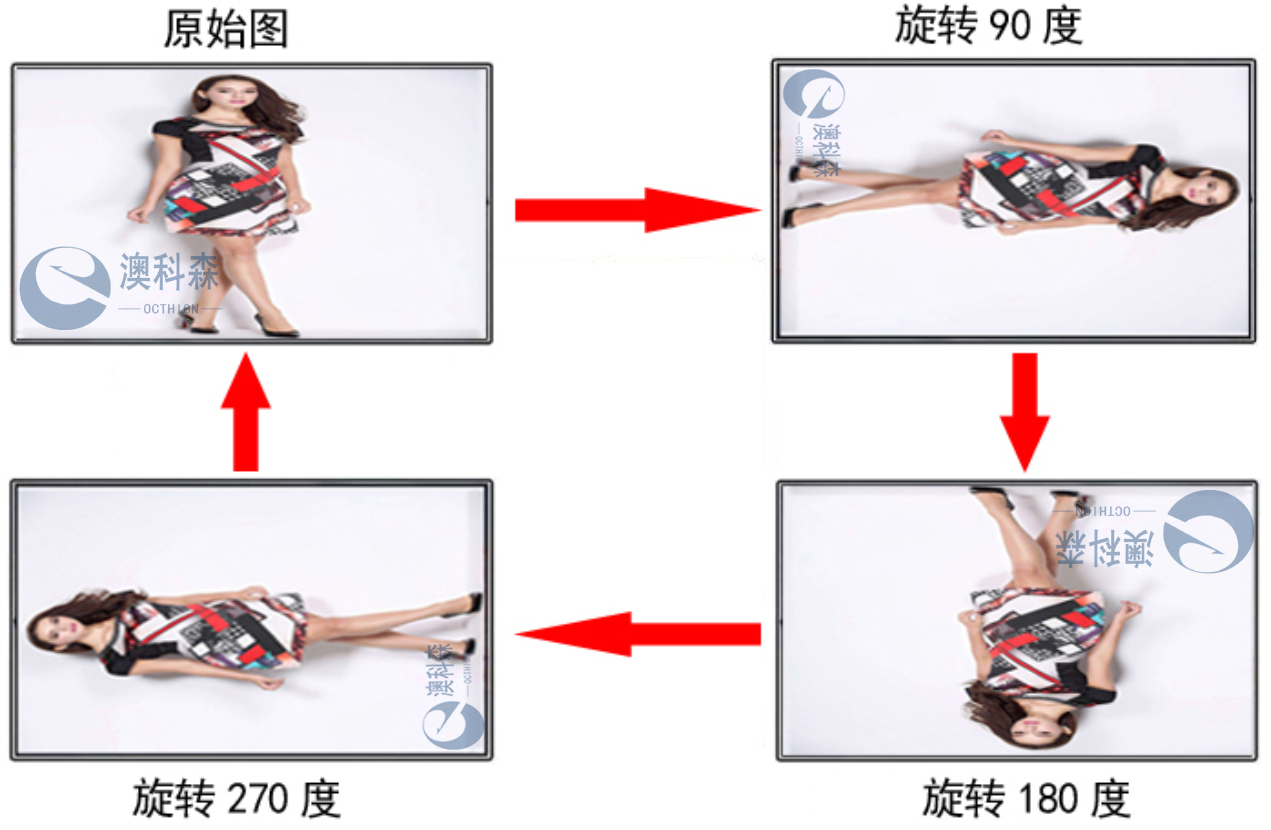

通過面板按鈕可實現圖像90度、180度、270度旋轉，按四次為一個循環。
三、技術參數：
輸入 |
|
HDMI1信號 | HDMI1.4(HDCP1.2)兼容DVI1.0，HDMI內嵌音頻，分辨率支持1920*1080@60Hz及以下 |
LVDS信號 | 分辨率支持1920*1080@60Hz（主板預留） |
輸出 |
|
HDMI | HDMI1.4，輸出分辨率支持1920x1080@60Hz |
LVDS | 輸出分辨率支持1920x1080@60Hz（主板預留） |
其它 |
|
控制方式 | 按鍵 |
供電及功耗 | DC12V/1A，6W |
工作溫度 | 0-60℃ |
尺寸 | 103mm（長）*122mm（深）*25mm（高） |

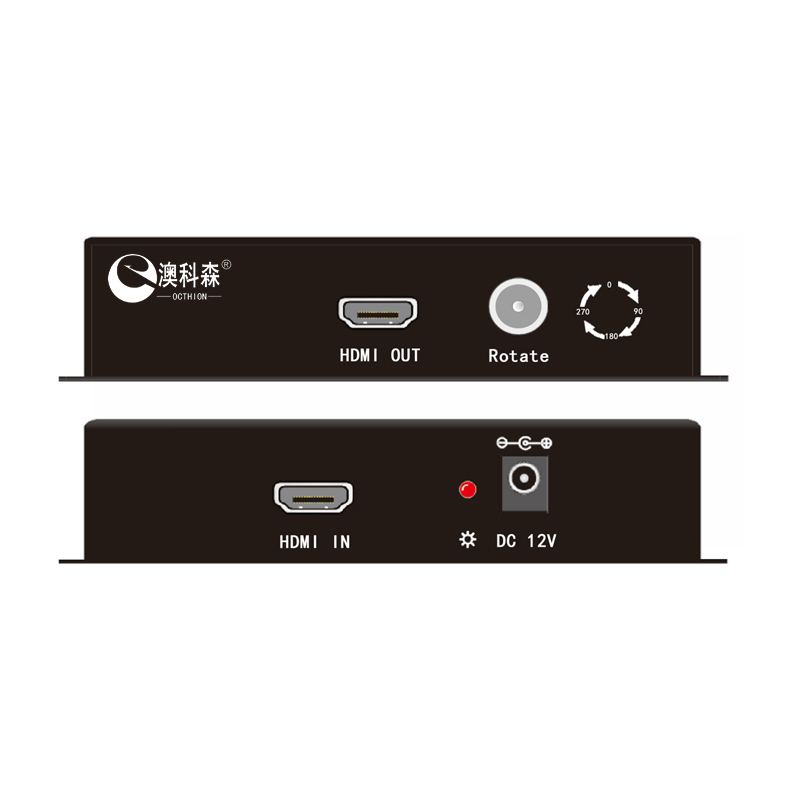

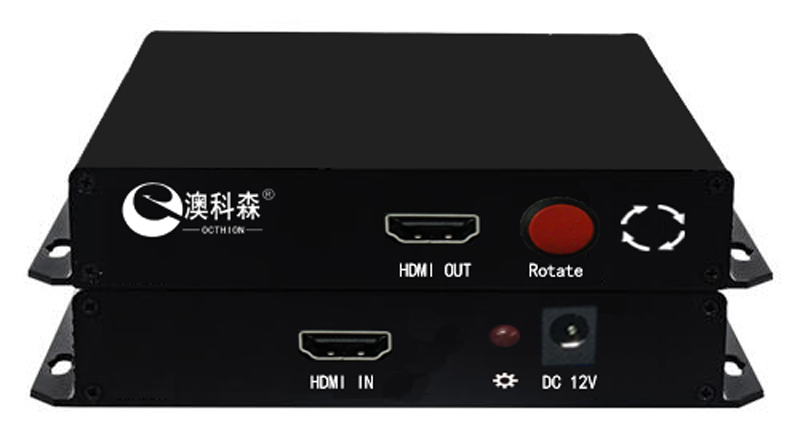

四、產品圖:

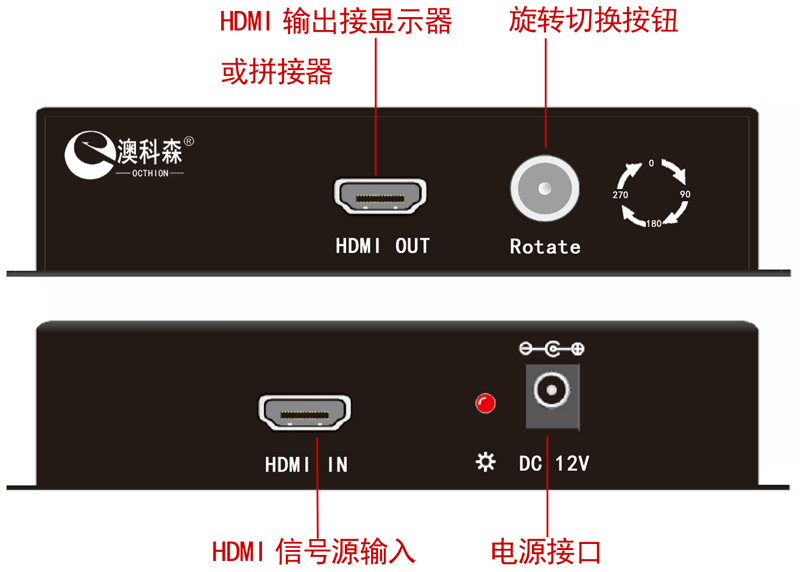

五、接口圖:

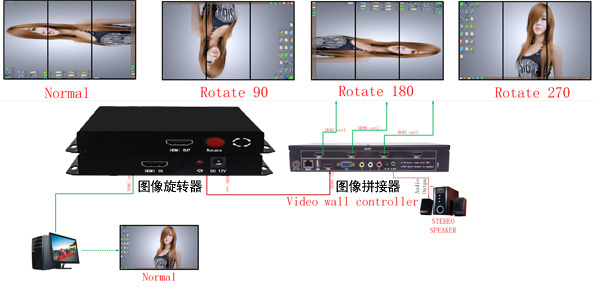

六、拓撲圖:
