一、產品概述

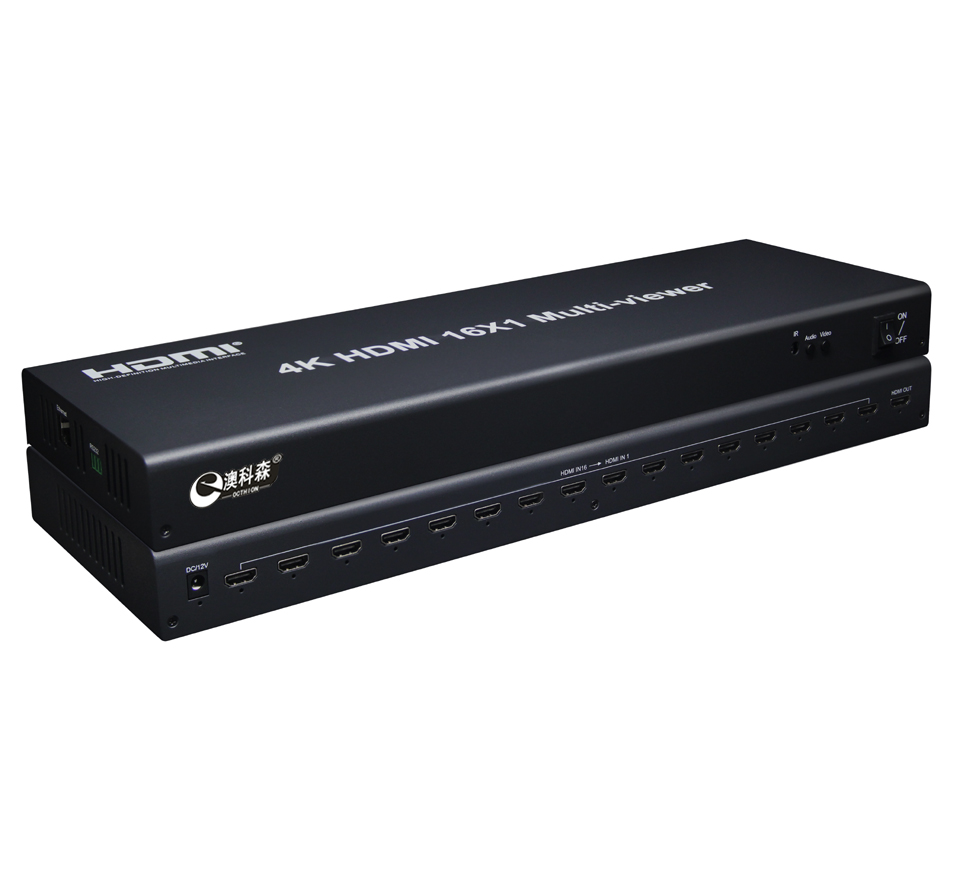

WS-H9016是一款高清系列畫面分割器，主要功能是將16路HDMI輸入信號同時顯示在一個高清顯示器上，并且有多種視頻分割效果，同時十六路高清輸入信號可做無縫切換。
WS-H9016這款高清16畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示、股票，游戲等需要使用單臺顯示單元同時顯示多個高清信號的場所。
WS-H9016這款高清16畫面分割器切換方式多樣靈活，可通過前面板按鈕控制、本地IR控制，具有產品穩定,安裝簡單，是一款性?xún)r(jià)比高，實用性強的高清分割設備。
二、主要功能：
● 支持16路HDMI輸入，1路HDMI輸出；
● HDMI輸出分辨率最高支持3840*2160@30HZ，支持4K/30HZ--1080/60HZ輸出分辨率切換顯示；
● 支持第一通道HDMI視音頻輸出；
● 兼容1080P,720P,1080i,1024X768,1360X768等各種分辨率信號輸入；
● 支持6種顯示模式：?jiǎn)萎?huà)面，4畫面，8畫面（2X4），8畫面（2大6?。?6畫面（16宮格），16畫面（4大12?。?span style="font-family:sans-serif;font-size:16px">;
● 支持面板按扭、紅外遙控切換畫面顯示模式；
● 專為視頻工程度身定制的高品質經濟型高清畫面分割器；
● 支持單畫面之間快速切換；
● 電源：DC 12V/3A；
三、技術參數
名稱 | 規格 |
HDMI輸入 |
|
輸入接口 | 16HDMI |
分辨率 | 最大支持1920*1080，向下兼容1080P,720P,1080i,1024X768,1360X768等各種分辨率 |
色彩深度 | 24bit,1677萬色 |
輸出 |
|
輸出接口 | 1路HDMI |
輸出分辨率 | 3840*2160@30HZ，1920*1080/60HZ |
色彩深度 | 24bit,1677萬色 |
控制方式 | 機器面板按鍵、遙控器 |
電氣特性 | DC 12V/3A |
產品尺寸 | 275mm（長） X 115mm（寬） X 45mm（高） |
功耗 | 最大15W |
四、連接示意圖：
五、顯示模式

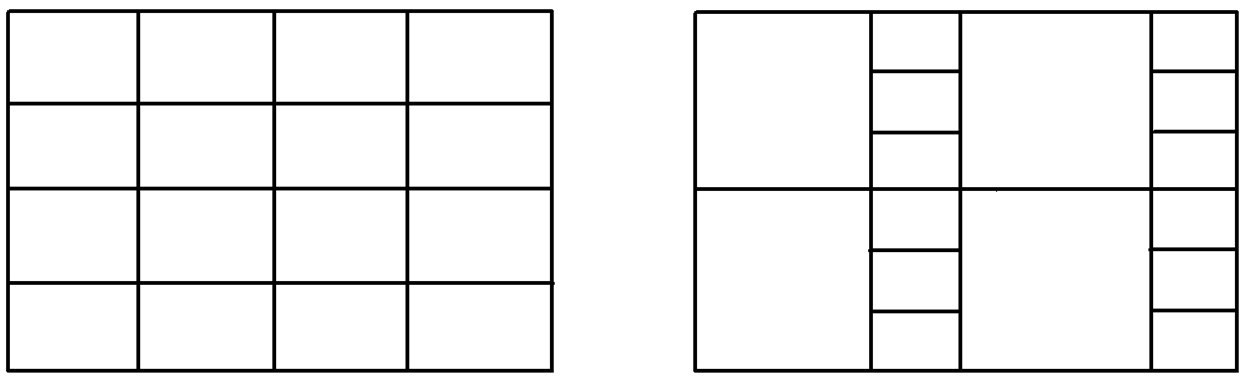

A. 16畫面顯示模式
16畫面等比例顯示模式 四大12小比例模式

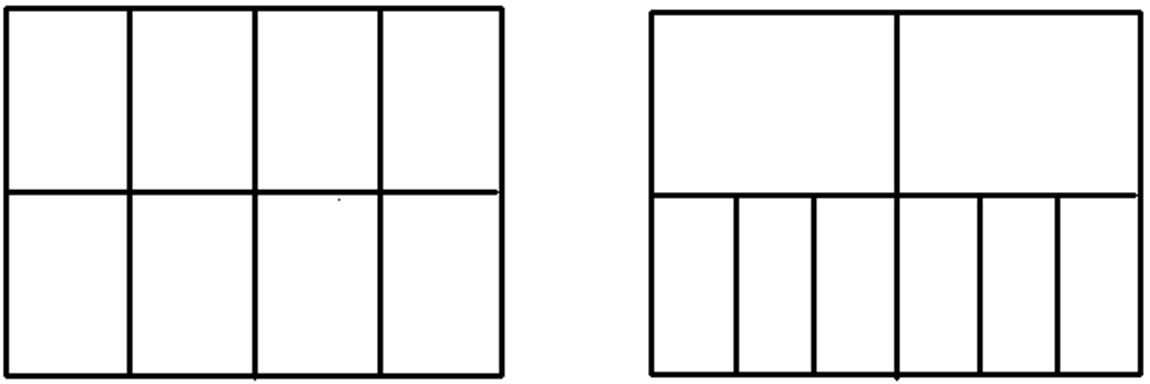

B. 8畫面顯示模式
平均八畫面顯示模式 二大六小顯示模式

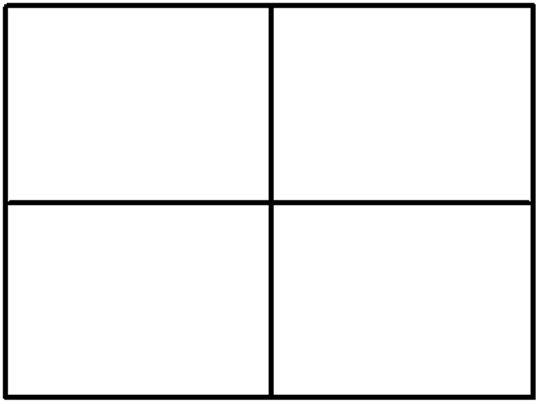

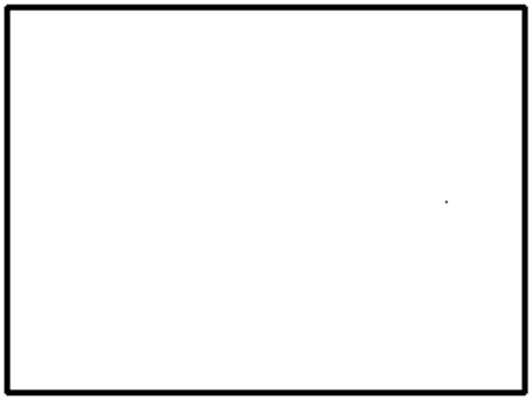

C. 4畫面顯示模式 D.單畫面顯示（1-16單畫面全屏）
