一、 產品簡述：

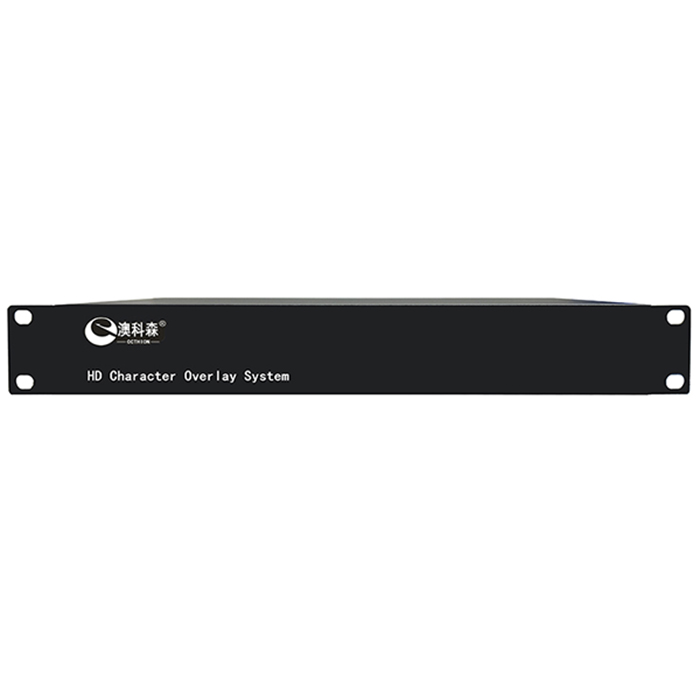

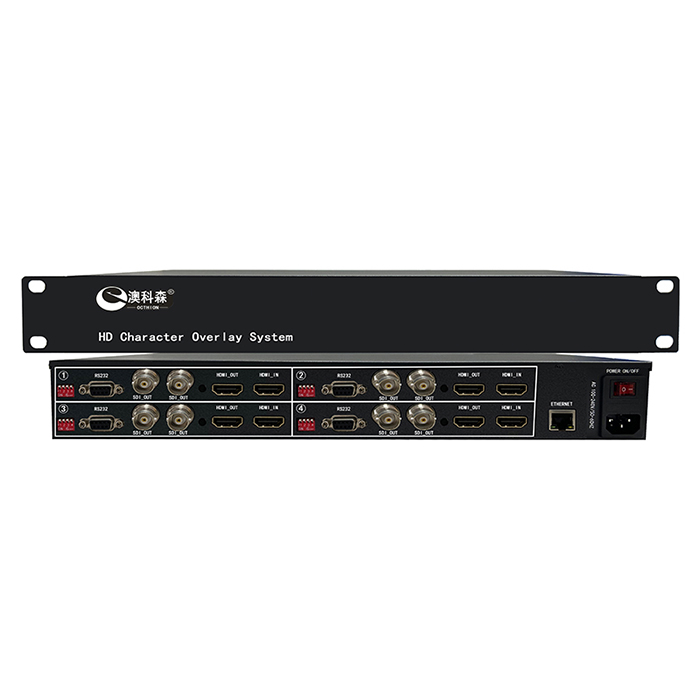

       四路超清HDMI字符疊加器采用先進的圖像處理芯片和優秀的圖文疊加技術，系統使用的是HDMI信號輸入輸出無壓縮，直進直出的工作原理，最多可支持在四路4K/60HZ HDMI超清信號輸入信號上疊加用戶所需的字符和圖片信息，通過HDMI及SDI同步輸出的方式進行字符及圖片的疊加，斷電進行保存。用戶通過可視化的字符疊加軟件，可以很方便地設置字符的字號大小、顯示位置、字符顏色、字符背景、場景預存調用等功能，是我公司根據市場的需求，新研發出來的一款超高清圖文疊加設備。

         應用：隨著視頻及多媒體技術的不斷發展，超清4K字符疊加器運用也越來越廣泛，因其強大的功能，可用廣電影視、視頻會議、安防監控、航海航天勘測、廣告宣傳等需要字符及圖片疊加顯示的場合。

二、主要功能：

1.    純硬件平臺打造，無操作系統，采用工業級芯片，具備抗干擾能力；

2.    豐富的輸入輸出接口，滿足大部分用戶的需求

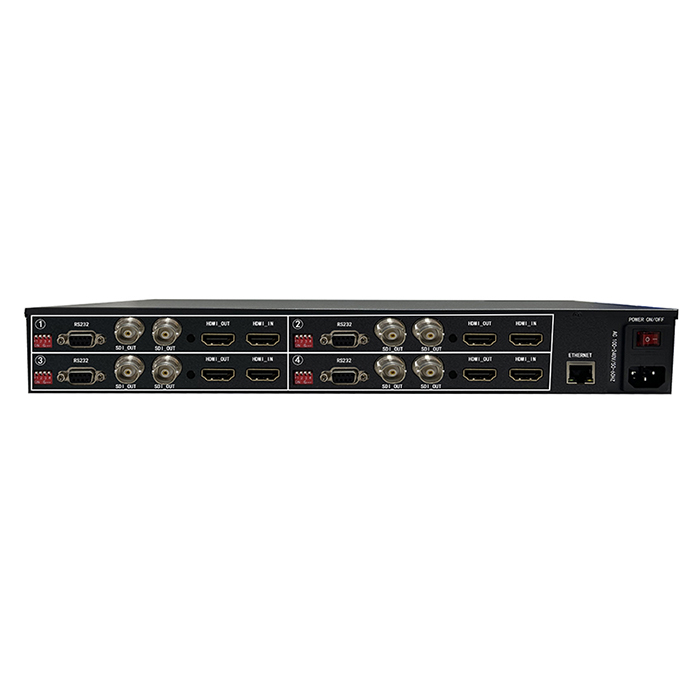

             輸入接口:   4路高清HDMI信號，分辨率自適應，最高支持3840*2160

             輸出接口：4路HDMI輸出+ 8路SDI同步輸出；

3.    支持超高清輸入輸出分辨率：

             HDMI輸入輸出:最高支持3840*2160/60HZ, 向下兼容；

             SDI輸出：最高支持1920*1080；

4.    支持主流品牌HDMI攝像頭及其它高清HDMI信號源的輸入輸出

6.    平均無故障工作時間 (MTBF) ≥50000小時:；

7.    支持超多區域字符內容疊加：

              網絡疊加控制方式下：支持64個字符區域，每個區域可疊加60個漢字（字?jǐn)?shù)多少和字號大小有關）；

              串口疊加控制方式下：支持24個字符區域，每個區域可疊加30個漢字；

8.    支持每路疊加的文字信息顯示在全屏幕的任意位置；

9.    支持輸入輸出分辨率為1920*1080下的圖片疊加（選配功能），

       圖片格式為BMP，圖片大小為1920*1080及以下；

10.   支持?jǐn)嚯娪洃浌δ?，斷電重新上電后原來疊加的字符不丟失；

11.   字體及字號大小可選擇：

              字體： 宋體、黑體（其它字體可定制）；

              字號： 32號、64號（更多字號可定制）；

12.   多種控制方式可供選擇：支持RS232串口控制和網絡控制，可多臺分地址同時控制；

13.   可提供串口及網絡控制協議，方便用戶二次開發；

14.   提供實時的軟件預覽功能，所見即所得；

15.   支持場景預存，調用，刪除，方便用戶隨時調用所需場景；

16.   支持特殊功能的OEM/ODM定制開發；

三、技術參數：
