一、 概述：

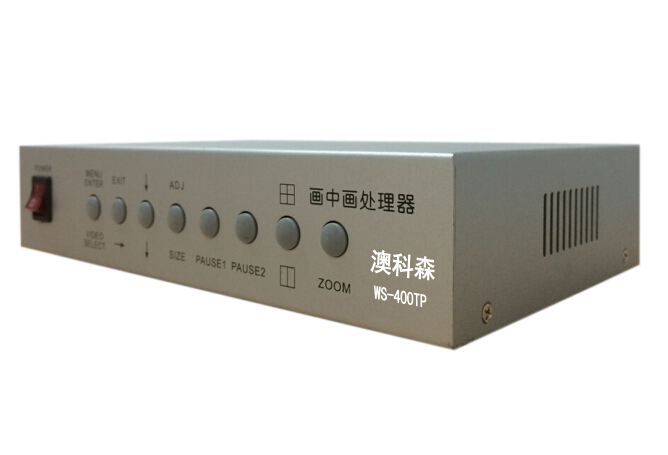

     澳科森畫中畫處理器，采用單片機控制技術及數字圖像處理技術，將四臺攝像機攝取的實時圖像同時顯示在一個監視器屏幕上，可選其中的兩臺或三臺攝像機攝取的圖像組成畫中畫系統，有效監視目標，防止人為修改畫面。本產品操作簡單，可廣泛用于檢察院、法院、銀行、公路收費站、郵電 、商場、賓館、醫院、超市、體育館、環保及工業現場等需要合成視頻圖像的場合。

畫中畫處理器視頻演示效果鏈接：

http://v.youku.com/v_show/id_XODU5MjgxMDIw.html

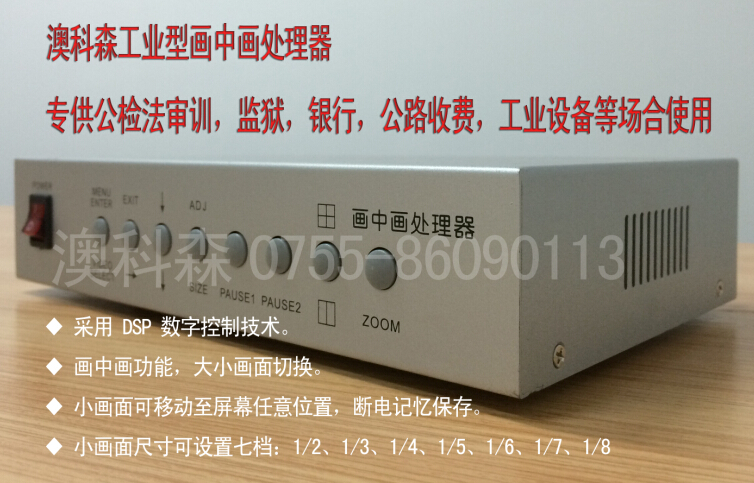

二、 特點:

◆ 采用 DSP 數字控制技術。

◆ 畫中畫功能，大小畫面切換。

◆ 小畫面可移動至屏幕任意位置。

◆ 小畫面尺寸可設置七檔：1/2、1/3、1/4、1/5、1/6、1/7、1/8。

◆ 畫面凍結功能。

◆ 局部放大功能。

◆ 四路視頻輸入，兩路復合視頻輸出，可組成兩畫面或三畫面畫中畫

◆ 可實現對半分割、四分割、單畫面顯示。

◆ PAL 和 NTSC 制式可切換。

◆ 亮度、對比度、色度可調。

◆ 可通過計算機串口控制（選購）。

◆ 時間和日期顯示功能，溫濕度信息顯示功能（需購買溫濕度采集器）。

三、參數：

1、電源接口：DC12V 。

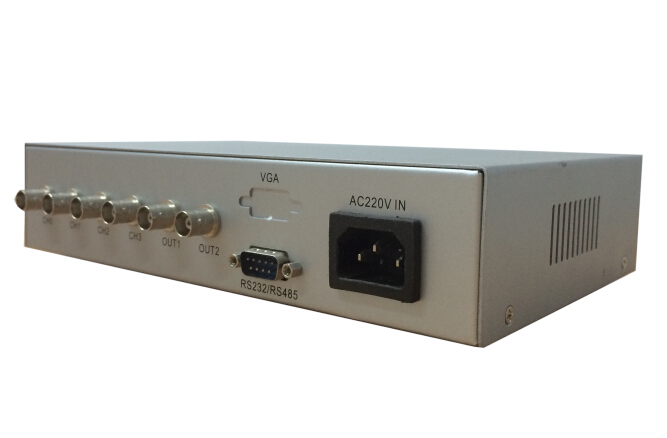

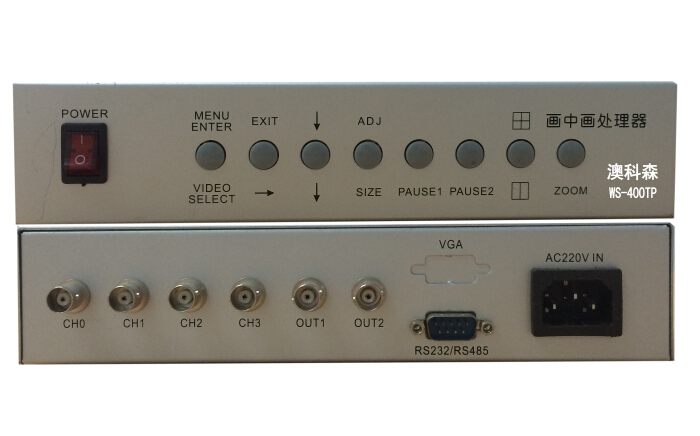

2、視頻輸入 / 輸出接口：標準 PAL/NTSC 全電視信號， 幅度 1Vp-p ， BNC 接頭。

3、整機額定功耗 <=6W 。

4、溫度范圍： -10 ℃ ～ +40 ℃ 。

5、濕度范圍： <=90% 。

6、機箱尺寸： 230mmX180mmX45mm 。
