一.  產品概述：

         網絡高清攝像機字符疊加器將現場相應傳感器信息疊加到高清網絡攝像機的監控視頻畫面上，并可隨視頻一起存儲，用戶在調取監控畫面的同時能夠在畫面上直觀的看到所需信息。網絡字符疊加器通過獲取傳感器的數據和高清網絡攝像機的視頻數據將兩者進行疊加，達到數據與視頻信號同步輸出、顯示的效果。通用網絡字符疊加器可以應用于多種視頻監控的現場，也可以根據需求定制開發。

         深圳市澳科森電子有限公司設計生產銷售各類高清網絡字符疊加器，超市POS 機字符疊加器，電梯樓層字符疊加器，銀行柜臺點鈔字符疊加器，地磅重量字符疊加器，高速公路路橋收費字符疊加器，環境溫濕度字符疊加器，工廠計件字符疊加器等，同時我們也提供個性需求定制服務。

二.功能簡介：

◇  兼容市面上99%的網絡高清攝像機（須支持OSD功能）

     支持?？怠⒋笕A、波粒、天地偉業、博電、皓唯、星網銳捷等品牌網絡攝像機。

◇ 采用進口芯片，疊加內容效果清晰、穩定、不抖動。

◇多種專業U 型光電傳感器適配方案，便于適應各品牌電梯

◇疊加信息多、速度快、功能全

       疊加顯示電梯名稱、運行狀態。根據需要可以疊加電梯所在區域位置、電梯名稱以及電梯運行狀態（上行、下行、停止）。

◇電梯卡層，閃爍報警

    電梯長時間不平層，自動卡層報警。電梯長時間（時間可設定，默認為 4s）不平層，自動觸發卡層報警，報警信息以文字閃爍形式顯示在視頻畫面中高樓出現隔層或夾層（某一層沒有）時，可設置去掉該樓層數；

◇ 支持WIFI接入局域網(如需要可選配)

◇ 支持無線連接傳感器，接傳感器，免去了傳感器與我們的設備之間的冗長的連接線(如需要可選配)

◇ 支持字符動態滾動顯示功能

◇ 采用底層協議對接方式，不會對原有視頻信號產生任何影響，疊加后畫面清晰度，畫質及分辨率與未安裝網絡字符疊加器前一致。

◇ 字符信息自動反白顯示，支持視頻亮度自動識別功能，視頻變亮?xí)r，字符自動變?yōu)楹谏煮w；視頻變暗時，字符自動變?yōu)榘咨址?。字符信?nbsp; 的顏色會依據其所在位置的視頻畫面顏色來自動調整，便于客戶識別。

◇  支持任意中文、英文、標點符號顯示

◇  字符顯示位置全屏任意可調，自定義字符顯示位置，屏幕中上中下左右任意顯示。

◇  電磁隔離型 RS232、RS485 通訊接口，默認 RS232標準接口讓不同的設備方便地連接通訊；電磁隔離適用功率隔離轉換。

◇獨特雙網口設計，無須額外布線

        疊加器內部集成交換機功能，設備擴展出兩個網口，方便連接攝像機，無須額外布線。

◇  遠程升級功能，設備無需返廠即可升級系統固件，大大縮短設備升級所需時間及人工物流成本。

三. 產品優勢：

1.  兼容市面上99%的網絡高清攝像機，不會因?yàn)閿z像機兼容性而頭痛

2.  支持WIFI接入局域網

3． 支持無線連接傳感器

4． 支持字符動態滾動顯示功能

5． 支持定制服務

四．技術參數：

五．設備安裝前后拓?fù)鋱D：

電梯樓層顯示器的安裝無須重新布線、 不會改變?cè)O(jiān)控系統的布線結構，只需要在原監控系統添加（嵌入）疊加主機。

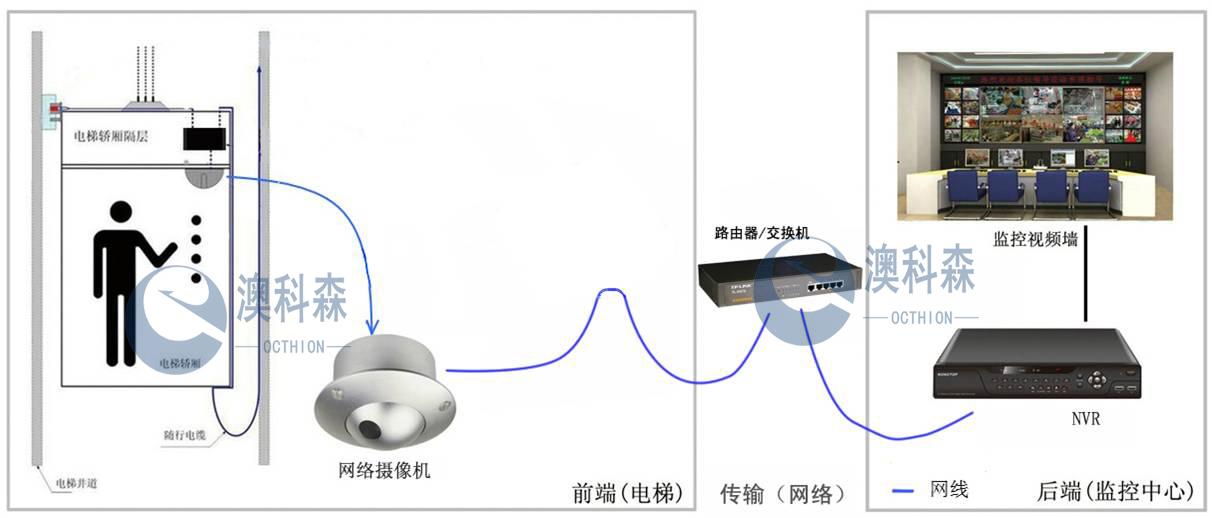

疊加前：

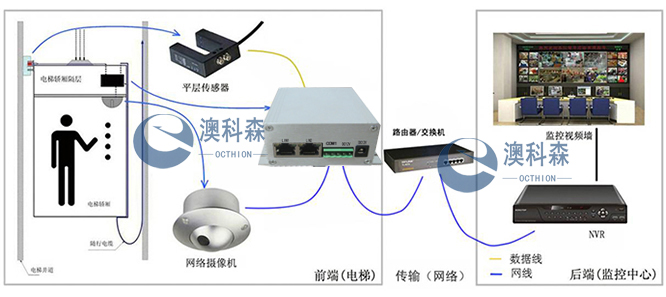

疊加后：

改動一：在電梯原傳感器組加裝電梯專用平層傳感器，用于感應電梯運行狀態。

改動二：疊加器主機安裝于轎廂頂部，傳感器連接到疊加器的串口上，斷開原有連網絡接攝像機的網線連接到疊加器的網口"LIN1"上，再用網線從疊加器的另一個網口"LIN2"連接到網絡攝像機。

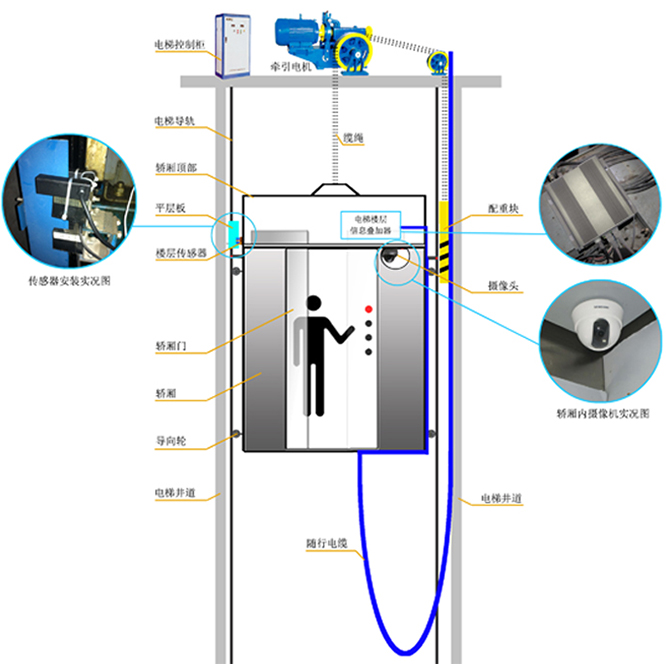

六.電梯樓層疊加器的工作結構示意圖：

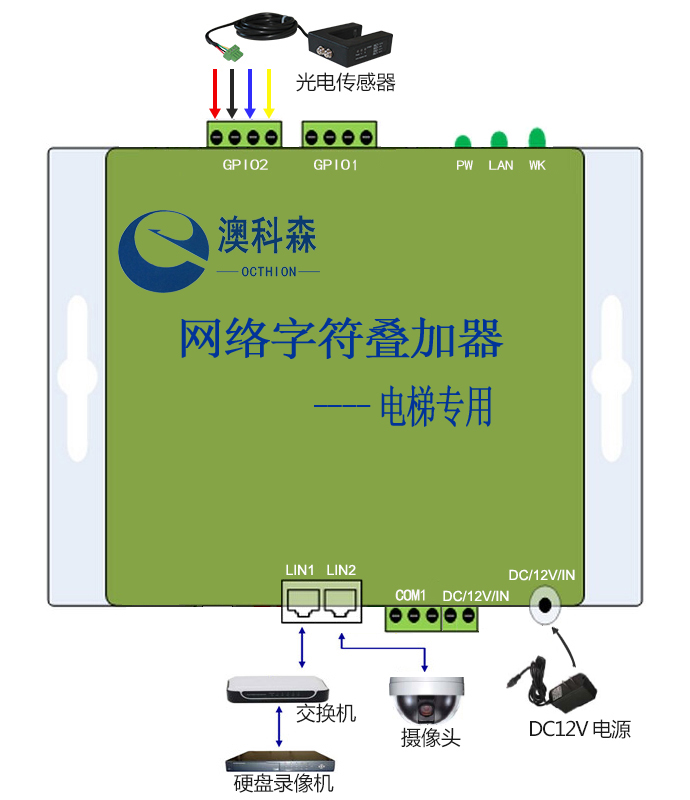

七.電梯樓層疊加器連接示意圖：

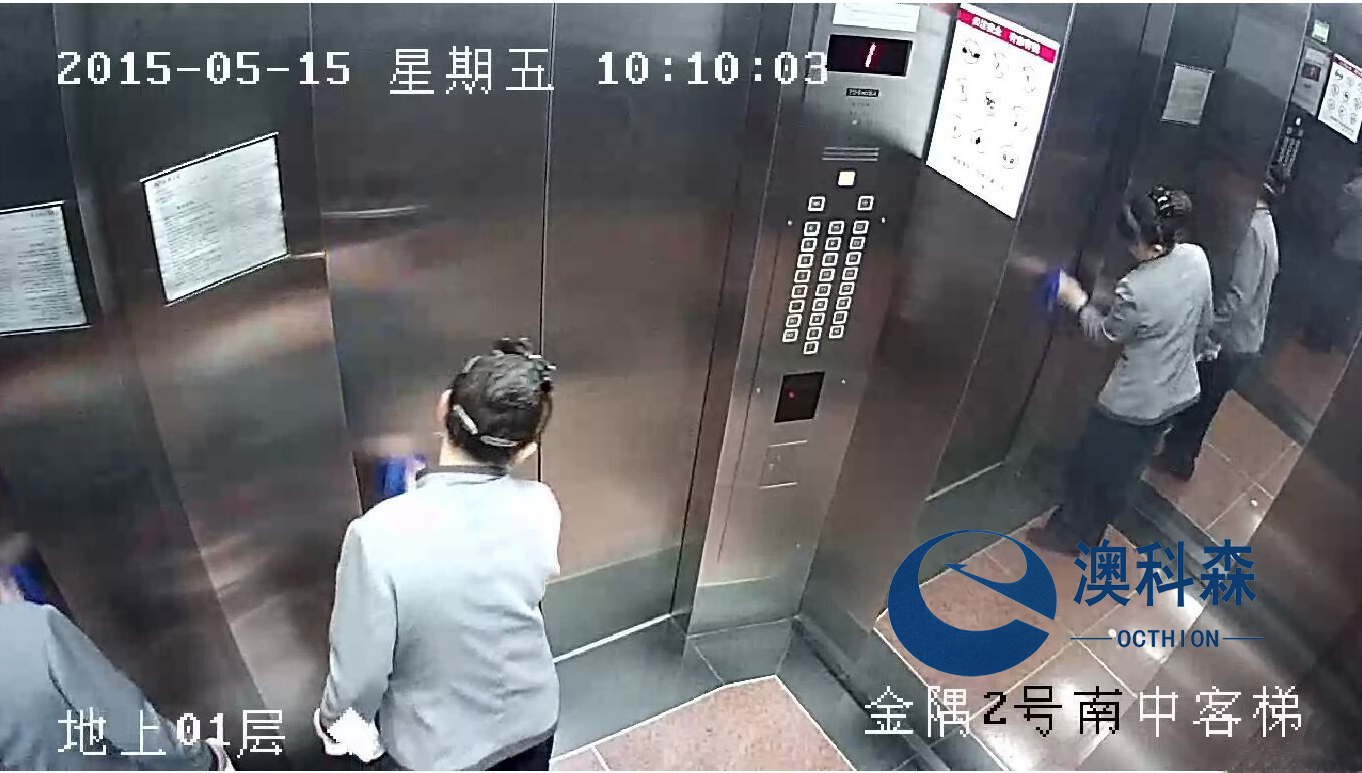

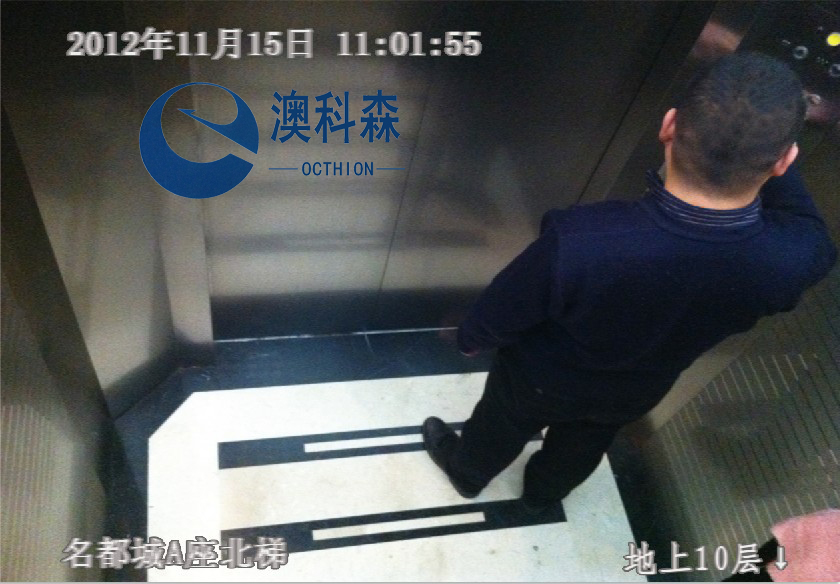

八．效果圖：

聲明：所有產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準。本公司保留最終的解釋權。
