一、概述：
         WS-8H9402K是一款高性能及多功能的高清四畫面分割器，最高輸入輸出分辨率可以達到1920x1080@60HZ;產品集四畫面分割以及USB鍵盤鼠標同步切換功能為一體，能在同一個顯示單元上同時顯示4個高清的HDMI信號，同時通過一套鼠標、鍵盤便可切換畫面顯示模式以及同時操作不同的電腦完成不同的工作。

        用戶不需要通過設備的機箱按鍵以及遙控制，只需要通過鍵盤的熱鍵便可以實現所有的功能切。在用戶使用過程中及大的簡化了操作方式以及大大的增加了用戶的體驗效果。

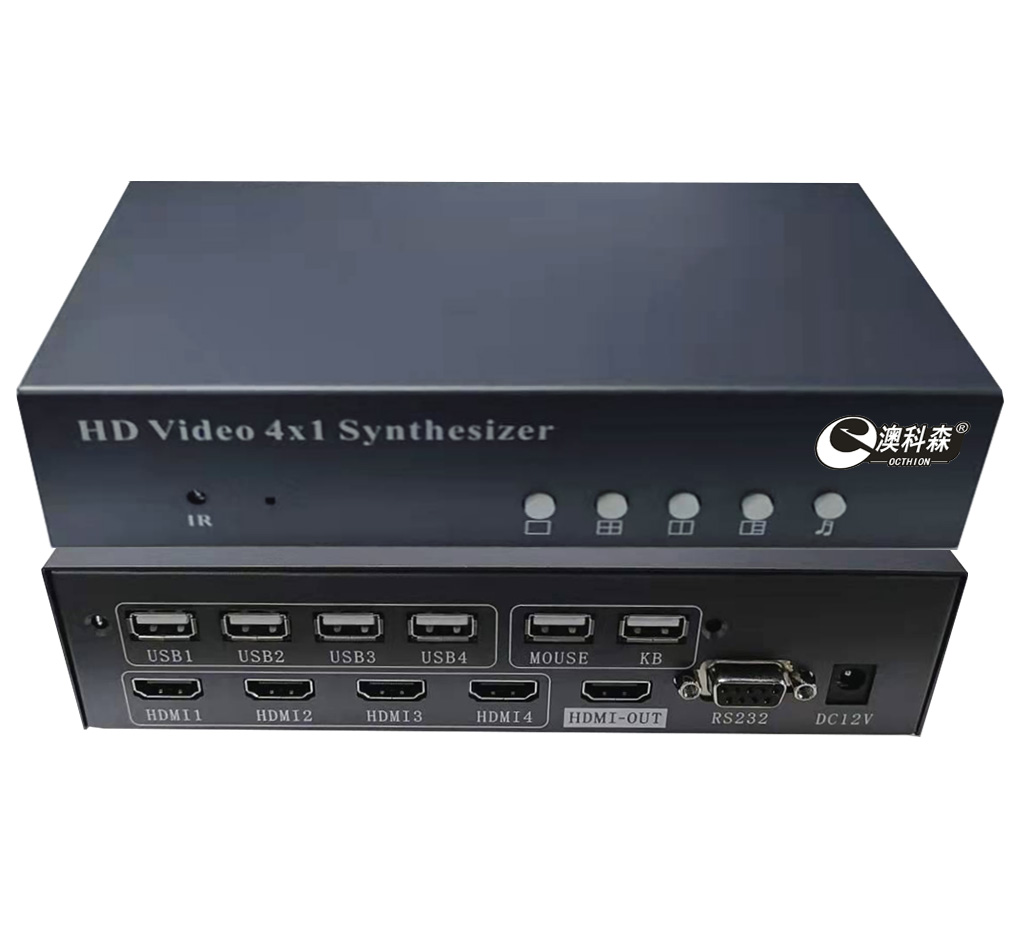

         WS-8H9402K高清四畫面分割器支持4路HDMI信號連接4臺電腦或其它HDMI設備、4路USB信號輸入連接相應電腦的USB接口；1路HDMI信號連接顯示器、2路USB信號輸出分別連接USB鼠標和鍵盤；

        功能特色：

        1、KVM切換：只需要通過一套鼠標、鍵盤即可對分割器進行幾乎全功能控制，如鍵盤熱鍵組合切換某路信號單屏顯示、四分屏顯示、音頻單 獨切換、四分屏模式下鼠標穿越功能；

        2、鼠標任意穿越功能：支持鼠標穿越功能的圖像分割器，該功能實現了在4分割模式下鼠標在4個窗口之間自由穿越，同時鍵盤同步跟隨；

        3、音、視頻切換：支持音頻與圖像同步切換。

二、主要功能：

●  單個顯示單元支持四分割、左右二分割、上下二分割、畫中畫、全屏顯示模式；

●  4路HDMI信號輸入，HDMI信號內嵌音頻；

●  1路HDMI輸出，HDMI信號內嵌音頻，支持最高1920*1080分辨率信號輸出；

●  音頻跟隨畫面切換功能，或者分割模式下單獨切換音頻；

●  2路USB信號輸出，USB支持連接鼠標和鍵盤；

●  KVM切換功能，通過鍵盤熱鍵切換畫面顯示模式、音頻切換、四分割鼠標穿越功能；

● 支持機箱按鈕、紅外遙控、鍵盤熱鍵；

三、詳細介紹：

1、畫面分割功能

         支持4個信號同時顯示在同一個顯示單元，并且實現某一信號切換到全屏顯示、二畫面分割、四畫面分割顯示功能，如下圖所示：

2、支持1920*1080高清信號的輸入輸出

WS-8H9402K高清畫面分割器支持4路HDMI信號輸入,高清視頻支持隔行和逐行輸入。產品支持1920*1080的分辨率信號輸入，并且向下兼容；所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的HDMI信號，最高輸出分辨率支持1920X1080，可以根據用戶需求進行定制輸出分辨率。

3、穿越功能

  WS-8H9402K高清畫面分割器是市場上唯一一款附帶鼠標穿越功能的圖像分割器，該功能實現了在4分割模式下鼠標在4個窗口之間自由穿越，同時鍵盤同步跟隨，該功能將廣泛應用于醫療、教學、股票等需要對多個窗口進行實時操作的場所。

4、無縫切換功能

  WS-8H9402K高清畫面分割器具有畫面無縫切換功能，可以快速流暢的在各個畫面進行無縫切換，滿足客戶的切換要求。

5、KVM切換功能

只需要通過一套鼠標、鍵盤即可對分割器進行幾乎全功能控制，如鍵盤熱鍵組合切換某路信號單屏顯示、四分屏顯示、音頻單獨切換、四分屏模式下鼠標穿越功能。該產品功能將廣泛應用于各種視頻會議系統等場所，用戶在使用該產品時更便利、更高效、更節省顯示設備并且節省更多的操作空間。

四、技術參數：
