一、產品概述

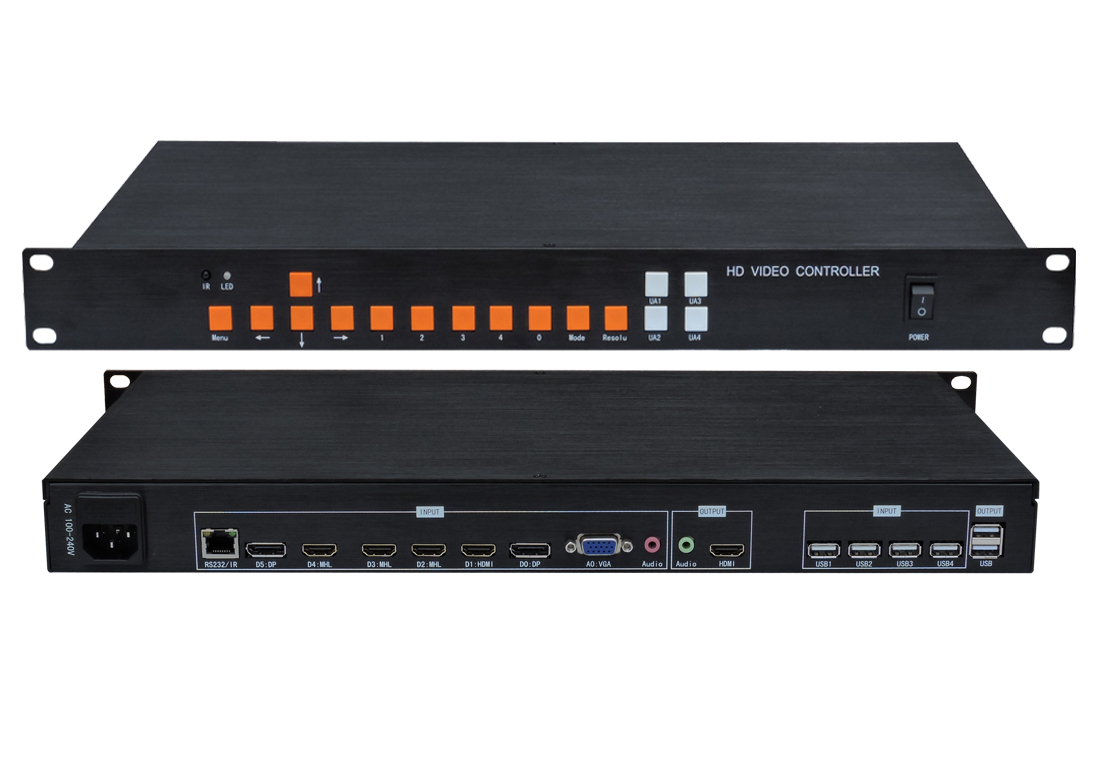

WS-8UH-9402是一款高性能的高清4K四畫面分割器，其主要功能是使4個高清或模擬信號同時以四分割的模式同時顯示在一個超高清顯示單元上，并實現畫中畫PIP、畫外畫POP功能。

WS-8UH-9402高清4K四畫面分割器可以支持1路VGA、2路DP、4路HDMI信號輸入。DP輸入信號最高可支持3840x2160@60HZ，HDMI輸入信號最高可支持3840x2160@30HZ,輸出最高分辨率可以達到3840x2160@60HZ。

產品支持1路HDMI2.0信號輸出，輸出分辨率和刷新率可以達到3840x2160@6OHZ,為目前市場上輸出刷新率最高的4K高清畫面分割器。同時，如果輸入4個1920*1080的信號，4K顯示單元可以以四分割顯示模式、點對點顯示4路高清信號，4個全高清1080P視頻信號可以完全無壓縮的顯示在一個4K顯示單元上，4個圖像效果與單個1080P的信號源連接一個1080P的顯示單元無任何區別。

同時，WS-8UH-9402畫面分割器也可以支持USB同步切換的高清畫面分割器，通過按鍵或遙控器切換到某一電腦信號全屏顯示時，相應電腦主機的USB也同步切換，實現了視頻會議需要達到同步切換鼠標、鍵盤的功能需求。

WS-8UH-9402高清畫面分割器是目前市場上應用比較多的一款標準型產品，產品主要應用于視頻會議、教學、展覽展示等需要使用單臺顯示單元同時顯示多個高清信號的場所。

二、主要功能：

● 支持1路VGA、2路DP、4路HDMI(其中3路兼容MHL)信號輸入，輸入分辨率最高支持3840*2160@60HZ,向下兼容；

● 支持1路HDMI2.0輸出，輸出分辨率最高可達3840*2160@60HZ；

● 支持點對點同時顯示4路全高清1920*1080信號；

● 輸入、輸出信號全支持音頻，同時支持3.5mm耳機孔左、右聲道立體聲輸出；

● 2路USB信號輸出，USB支持連接鼠標和鍵盤，圖像與USB同步切換；

● 單個屏幕同時顯示4個高清數字/模擬信號，或切換信號某一信號全屏顯示；

● 支持圖像固定位置POP、PIP功能

● 支持90V～264V超寬交流電壓輸入，可通用于全球任何一個國家；

● 標準19寸1U拉絲機箱，可直接上標準機柜；

● 支持機箱按扭、紅外遙控、RS-232串口控制以及中控控制；

三、詳細介紹：

1、純硬件構架

采用純硬件構架，無CPU、無內存，開機只需要3至5稱鐘，系統穩定，無死機、病毒感染、系統崩潰的風險；可全年365天，每天24小時不間斷工作；

2、先進的DSP圖像處理技術

    采用目前功能最為強大的圖像處理芯片DSP技術。DSP技術支持DCDI邊緣平滑、ACM彩色自適應管理、支持CCS亮色串擾抑制、支持SHARPNESS銳度增強、支持動態對比度增強、真正的六軸色彩控制重疊、消除噪聲放大等多種世界領先的圖像處理技術及功能。

并具有具有3D梳狀濾波視頻解碼，3D降噪和運動自適應補償?shù)娜ジ粜屑夹g(shù)，膚色校正，色彩鮮艷度增強，GAMMA校正和幀頻轉換等先進功能。輸出畫面無鋸齒和拖尾現象，畫質細膩銳利、清晰流暢、色彩亮麗。

3、數據運算能力強大

數據采用并行處理技術，輸出端口占用一個通道，每通道數據帶寬達到10.2G/S，輸出達到3840*2160@60HZ的高分辨率顯示。高速動態畫面無拖尾、延時、撕裂、丟幀、圖像追趕現象。

4、支持3840*2160高清信號的輸入輸出

WS-8UH-9402高清畫面分割器支持1路VGA、2路DP、4路HDMI信號的輸入,高清視頻支持隔行和逐行輸入。產品最高支持3840*2160@60HZ的超高分辨率信號輸入，并且向下兼容；所有輸入信號經過專業級的圖像處理芯片，統一輸出逐行60HZ的HDMI信號，最高輸出分辨率支持3840X2160@60HZ，同時用戶可以根據需求選擇其它分辨率，如1920*1080、1280x720、2560x1440。

5、USB切換功能

WS-8UH-9402分割器也可以支持USB與畫面同時切換的功能，該功能完美解決了之前產品不能對視頻圖像和USB連接設備(如USB鼠標、鍵盤等)進行同步切換的問題。該產品功能將廣泛應用于各種視頻會議系統等場所，使用戶在使用該產品時更便利、更高效、更節省顯示設備終端并且節省更多的操作空間。

6、超低功耗

產品采用超低功耗設計，工作狀態下實際功率只有3W左右，無需風扇散熱，節能環保，無噪聲污染，適應于各種對噪聲控制比較嚴的會議或其它場所。

7、多種顯示模式

         WS-8UH-9402除了四畫面分割顯示和單幅畫面全顯示顯示外，還可支持多種不同的顯示模式

四、控制方式：

1、軟件控制

WS-8UH-9402高清畫面分割器標配可視化的界面綠色控制軟件HD-software.exe，打開即用，不需安裝。通過控制軟件可以完成畫面分割器的全功能控制。

2、紅外遙控器控制

可以通過遙控器設置16種快捷模式，不需要再啟動電腦及軟件便可實現原設定模式的調用，簡單方便。

3、機箱按鍵控制

       通過機箱控制，可以快捷切換至四畫面分割顯示，或選擇某一個信號全屏顯示；并可以實現圖像與USB鼠標、鍵盤、音頻同步切換。

4、中控控制

WS-8UH-9402產品開放了常用的控制代碼，用戶可根據需求把控制代碼寫入中控系統，使用中控進行集中控制；

五、系統拓樸圖

聲明：因澳科森（OCTHION）產品不定期更新，產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
