一、產品概述:
產品簡介:這是一款高性能的高清四畫面分割器,主要功能是將輸入至高清畫面分割器的4路HDMI或VGA信號轉換成一路HDMI或VGA信號輸出,使4個數字信號同時顯示在一個高清顯示單元上,并且實現HDMI或VGA信號和USB設備(如鼠標、鍵盤)的同步切換功能。這款高清畫面分割器支持投影機、液晶顯示器、DLP、等離子、全彩LED等各種帶高清接口的顯示單元。
應用場合:高清畫面分割器是目前市場上應用比較多的一款標準型產品,產品主要應用于視頻會議、教學、展覽展示等需要使用單臺顯示單元同時顯示多個高清信號的場所。
產品特色:該高清畫面分割器也是市場上唯一一款增加USB同步切換的高清畫面分割器,通過按鍵或遙控器切換到某一電腦信號全屏顯示時,相應電腦主機的USB也同步切換,實現了視頻會議需要達到同步切換鼠標、鍵盤的功能需求。
二、主要功能:
◇ 支持4路VGA、4路HDMI信號輸入、4路USB信號輸入;
◇ 支持1路DVI(VGA或HDMI)輸出、2路USB輸出信號支持連接鼠標和鍵盤;
◇ 圖像信號與USB同步切換,切換圖像后鼠標、鍵盤切換至該圖像相應主機,可對該圖像的主機進行直接操作;
◇ 兼容各種分辨率信號輸入,支持1920*1200超高分辨率信號輸出;
◇ 單個屏幕同時顯示4個高清HDMI數字信號,或切換信號某一信號全屏顯示;
◇ 支持圖像任意大小、任意位置、任意排列、畫外畫功能;
◇ 支持90V~264V超寬交流電壓輸入,可通用于全球任何一個國家;
◇ 支持機箱面板按扭、紅外遙控、RS-232串口以及中控控制;
◇ 專為視頻工程度身定制的高品質HDMI高清四畫面分割器;
三、技術參數:
名稱 | 規格 |
HDMI/DVI輸入 |
|
輸入接口 | 4路HDMI、4路VGA,4路USB |
分辨率 | 最大支持1920*1200,向下兼容各種分辨率 |
色彩深度 | 24bit,1677萬色 |
縮放和顯示 | 無限制 |
視頻輸入 |
|
識別方式 | 自動識別 |
圖像控制 | 移動、變形、亮度、對比度、色溫; |
輸出 |
|
輸出接口 | 1路DVI(兼容HDMI或VGA輸出)輸出接顯示設備;2路USB輸出接鼠標鍵盤或其它設備 |
輸出分辨率 | 1920*1200/60HZ,可定制此分辨率以下; |
輸出刷新頻率 | 60Hz |
色彩深度 | 24bit,1677萬色 |
控制方式 | RS232 、機箱按鍵、遙控器; |
電氣特性 | 輸入電壓:交流90~260V超寬電壓 |
產品尺寸 | 340mm X 180mmX44mm |
功耗 | 最大15W |

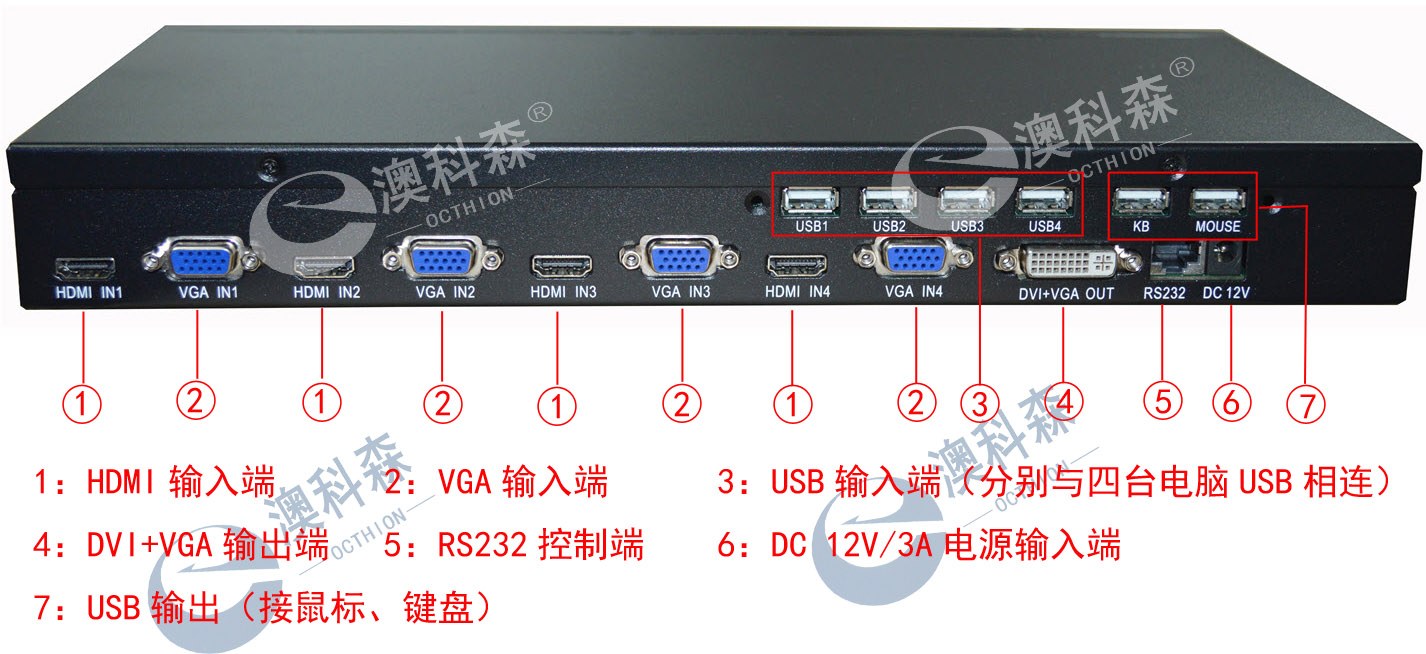

四、接口說明:

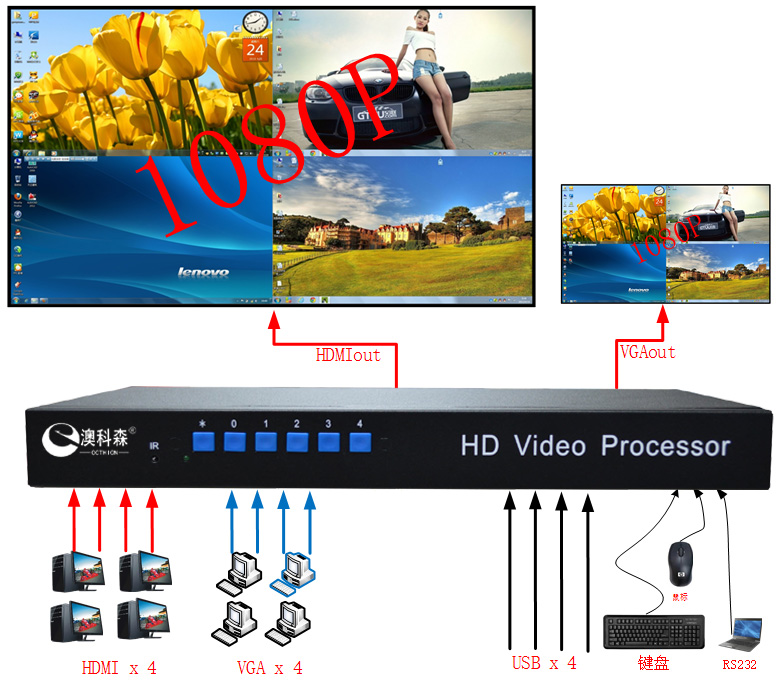

五、連接拓?fù)鋱D:
六、應用場合:
聲明:因澳科森(OCTHION)產品不定期更新,產品圖片及功能介紹僅供參考,詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
