一、產品簡介：

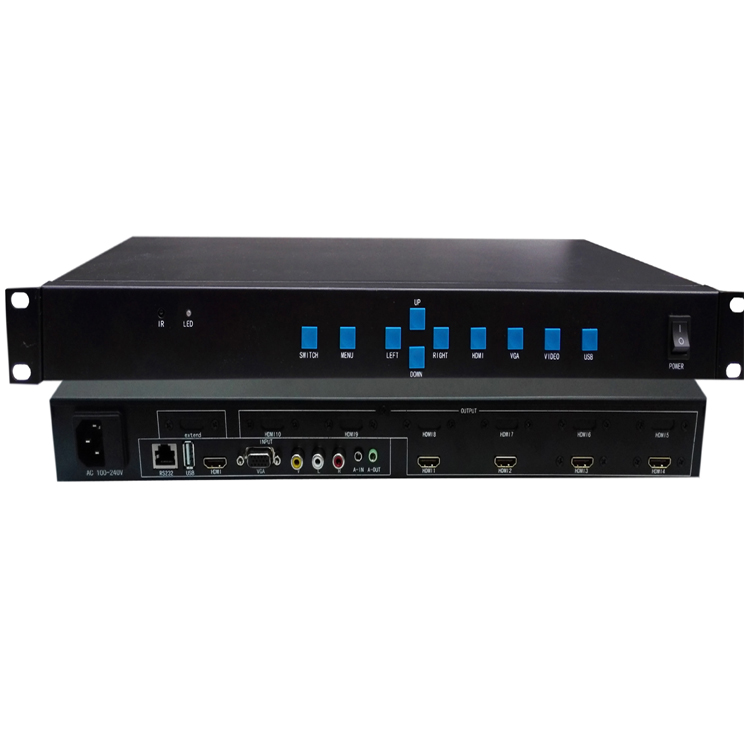

這款高清畫面拼接處理器是專門針對液晶電視、超窄邊液晶屏、投影機來應用的，可根據用戶需求定制2至10路HDMI輸出，通過級聯可以定制無限拼接規模。產品采用高清處理芯片，支持1080P信號的輸入和輸出。同時支持1路復合視頻、1路VGA、1路USB、1路HDMI輸入，所有輸入信號均可以切換到大屏幕進行拼接顯示，并且音頻與相應視頻同步輸出。
為了使用戶在操作拼接處理器的時候更簡單、直觀，產品設計了紅外遙控、機箱按鍵控制，也可以通過RS-232進行中控控制。用戶通按鍵或遙控對拼接器進行一鍵式快捷控制和全功能控制，操作更為人性化、更簡單。
二、功能介紹：
1、支持USB視頻，圖片和音樂的播放；
2、支持AV、VGA和HDMI1.4信號輸入；
3、四路HDMI信號輸出，支持左右3D、上下3D、2D視頻的拼接顯示
4、USB輸入和外部HDMI輸入時，支持帶音頻的HDMI信號輸出，插上USB就能播放視頻、圖像、音樂，可以不需要電腦。
5、支持HDMI1.4輸入時3D信號的自動識別，并自動切換；播放USB的3D片源時候，必須用遙控器手動切換3D模式
6、輸出端畫面可以實現180度翻轉
7、支持遙控器操作
8、支持邊緣屏蔽技術
可以通過遙控器調節圖像消隱區域的寬度，補償液晶屏的機械邊沿和拼接縫隙 造成的畫面脫節現象，使得拼接顯示的圖像保持整體不變形。
三、技術參數：
名稱 | 規格 |
VGA輸入 | |
輸入接口 | HD15 |
同步模式 | HV分離同步、復合同步、綠同步 |
像素時鐘 | 165MHz |
分辨率 | 640x480/85HZ 至 1920x1200/60HZ |
色彩深度 | 24bit,1677萬色 |
HDMI/DVI輸入 | |
輸入接口 | HDMI1.4(HDCP1.3) DVI1.0 |
分辨率 | 支持480I~1080P輸入，DVI信號支持 640x480/85HZ 至 1600x1200/60HZ |
色彩深度 | 24bit,1677萬色 |
視頻輸入 | |
輸入格式 | NTSC、PAL或SECAM |
識別方式 | 自動識別 |
USB輸入 | |
輸入接口 | 標準USB，2.0接口，支持視頻、圖片格式 |
輸出 | |
輸出接口 | 支持定制2至10路HDMI |
輸出格式 | 數字視頻和I2S數字音頻信號同時輸出 |
輸出分辨率 | 1920x1080P/60HZ |
輸出刷新頻率 | 60Hz |
色彩深度 | 24bit,1677萬色 |
其它 | |
控制方式 | RS232、紅包遙控、機箱按鍵 |
供電 | AC 交流90至264V |
顯示單元 | 單機支持定制4、5、6、7、8、9、10拼接，級聯拼接數量無限制。 |
功耗 | 20W |
機箱規格 | |
尺寸 | 441mm(長)x44mm(高）x239mm(深） |
重量 | 2.5Kg |
可根據用戶需求單臺機器可定制2x2、3*3、1x2、2*3、3*2、2*4、4*2、2*5、5*2等各種拼接模式。
