一.產品概述：
WS-ES8101型SDI高清編碼器是一款專業的高清音視頻編碼及復用產品，該產品具有1路SDI音視頻輸入接口，支持H.264編碼格式，可同時對視頻音頻進行編碼。輸出TS雙碼流設計，可根據不同需要設置每一路的輸出碼流分辨率，該設備具有高集成，低成本的優勢，可廣泛應用于各種數字電視播出系統中。支持3U結構，一臺機箱可插入16張采集卡，雙電源冗余結構，系統更穩定。全面支持VLC解碼操作。
二.主要功能：
◇ H.264 Baseline Profile編碼
◇ H.264 Main Profile編碼
◇ H.264 High Profile編碼
◇ MJPEG/JPEG Baseline編碼
◇ 音頻編碼支持MPEG1 Audio Layer 2
◇ CBR/VBR/ABR碼率控制，16kbit/s～16Mbit/s
◇ 網絡接口采用1000M 全雙工模式
◇ 1通道SDI輸入，支持VGA轉SDI輸入
◇ 支持高達720P，1080P的高清視頻輸入
◇ 支持圖像參數設置
◇ 支持HDCP協議，支持藍光高清
◇ 支持HTTP，UTP，RTSP，RTMP，ONVIF 協議
◇ WEB操作界面，中英文配置界面可選
◇ WEB操作界面權限管理
◇ 支持廣域網遠程管理(WEB)
◇ 支持雙碼流輸出
◇ 主碼流與副碼流可以采用不同的網絡協議進行傳輸
◇ 支持流分辨率設置
◇ 支持音頻MP3與AAC格式選擇
◇ 支持音頻輸出流單聲道與立體聲切換
◇ 支持GOP幀率設置
◇ 支持碼流增加水印功能，XY軸，字體可設置
◇ 支持一鍵恢復默認配置
◇ 支持機頂盒解碼
◇ 低功耗電源設計
◇ 3U高檔機箱，主備電源自動切換功能，保證了系統的穩定
三.技術參數：
視頻 | 參數 |
輸入輸出 | 1路SDI輸入 |
分辨率 | 1920×1080@60HZ向下兼容 |
編碼 | H.264/AVC High Profile Level 4.0(高清) |
碼率 | 0.8Mbps~12Mbps |
碼率控制 | CBR/VBR |
GOP類型 | 可調 |
視頻預處理 | 去隔行，噪聲抑制，銳化 |
音頻 | |
編碼格式 | AAC、MP3 |
采樣率 | 自適應、輸出采樣率可選 |
比特率 | 32K，44.1K，48K，64K，96K，128K，160K，192K |
采樣精度 | 24 bit |
碼率 | 64Kb/s~384Kb/s |
系統 | |
RJ45 | 1000M網口 |
支持協議 | HTTP，UTP，RTSP，RTMP，ONVIF 協議 |
配置界面 | WEB操作界面 |
升級 | 可通過網絡進行軟件升級 |
其它 | |
尺寸 | (寬x長x高) 170*100*30mm |
重量 | 單臺0.5KG |
溫度范圍 | 0~45℃(工作)，-20~80℃(存儲) |
電源 | 12V /1A |
功耗 | 5W/1路 |

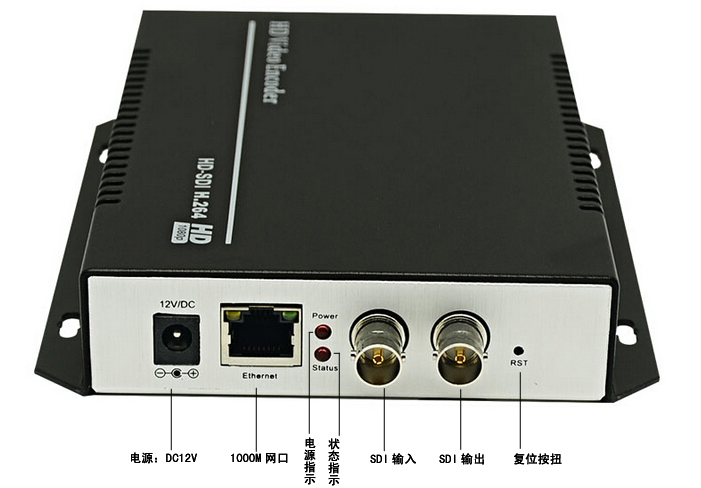

四.接口說明：

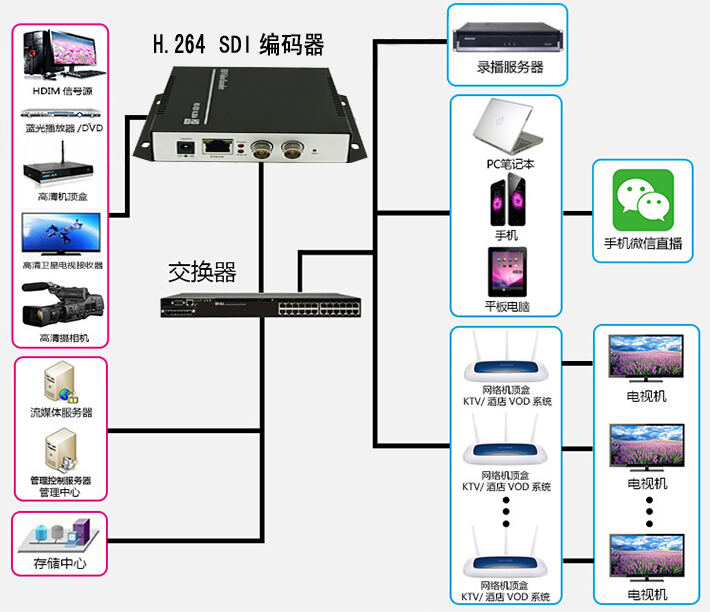

五.連接示意圖：
六.應用范圍：
1、網絡電視高清編碼器
2、可接入NVR硬盤錄像機
3、數字標牌高清流服務器
4、視頻會議系統視頻服務器
5、網絡會議系統視頻采集
6、代替高清視頻采集卡
7、酒店賓館有線電視系統
