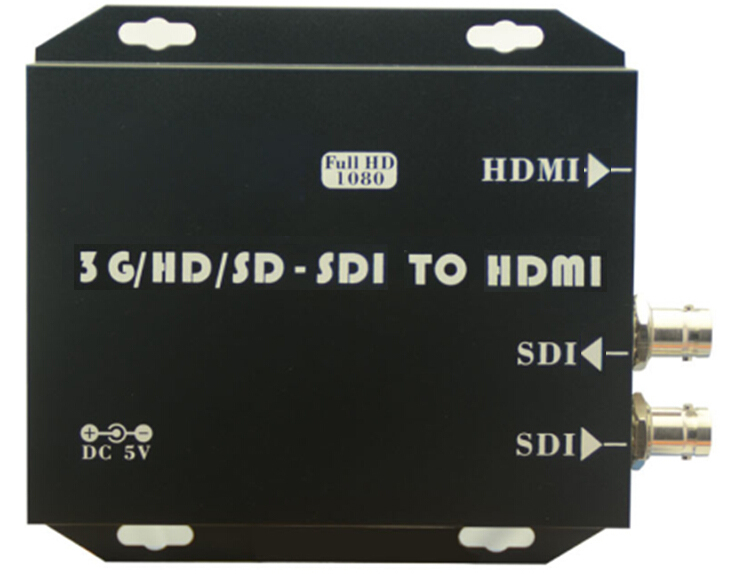

一.產品概述：
這款SDI轉HDMI高清轉換器支持將廣播級SDI信號轉為高清HDMI 信號輸出，集成SDI 接收器及HDMI 調制器，可方便的將SDI 信號轉為HDMI 信號，同時會將SDI所帶音頻信號分離轉換后嵌入到HDMI 信號中，以實現聲音及圖像同步傳輸。工作原理是把單路數字分量串行接口(SDI)信號通過轉變成TMDS信號，從而可以將高清攝像機和帶HDMI接口的顯示終端連接起來。
二.產品特性：
◇ 提供高清數字分量串行接口SDI（SD/HD-SDI）輸入接口.
◇ 提供高清數字信號HDM(1080P@60Hz)I輸出接口.
◇ 提供電源適配器 12V DC接口.
◇ 支持SDI中繼功能，可延伸SDI信號150米
◇ 支持SDI內嵌音頻輸入,集成SDI接收器,集成HDMI調制器.
◇ 支持SDI輸出錯誤檢測（掉線,丟幀警報,誤碼率指示）.
◇ 支持HDMI1.3版本并向下兼容.
◇ 支持AES/EBU音頻嵌入到TMDS信號中,經HDMI輸出.
◇ 支持音頻和圖像唇形同步輸出.
◇ 支持輸出視頻流暢，無信號丟失、偏屏和屏幕抖動.
◇ 產品專業于廣電播出機房及非編系統，安裝簡便（無軟件與驅動安裝）.
◇ 熱傳導考慮設計,滿足7天x24小時在線運行要求.
◇通過 CE, FCC, RoHS 認證.
三.技術參數：
產品名稱 | SDI轉HDMI高清轉換器 |
輸出信號 | HDMI(1.3/1.2) |
輸入信號 | HD-SDI(SMPTE 259M/ SMPTE 292M/ SMPTE 296M/ SMPTE 274M) |
接口類型 | 輸出接口: 1路 HDMI A公座 輸接入口:
1路 HD-SDI (SMPTE 292M, 424M)/BNC |
功耗 | 12V DC (±2V) / 500mA ± 10% 最大6.5瓦 適配器供電 |
輸入分辨率 | 1080I @60HZ (SMPTE260M /SMPTE274M) HDTV
1080I @50HZ (SMPTE274M /SMPTE295M) HDTV
1080P @30HZ (SMPTE274M) HDTV
1080P @25HZ (SMPTE274M) HDTV
1080P @24HZ (SMPTE274M) HDTV
720P @60HZ (SMPTE296M) HDTV
720P @50HZ (SMPTE296M) HDTV
NTSC（SMPTE267）SDTV
PAL-I（ITU-R BT601.5）SDTV
PAL-B,G,H（ITU-R BT601.5）SDTV
PAL-N（ITU-R BT601.5）SDTV |
輸出分辨率 | 1080P@60Hz
1080I@60HZ/50HZ
720P@60HZ/50HZ |
認證 | FCC Part 15 Class B, CE, VCCI, C-Tick, BDMI, RoHS |
溫度 | 運行溫度. -10 °C ～ 50 °C (14-122°F)
相對濕度. 30%～ 85%
保存溫度. -10 °C ～ 85 °C (14~176°F) |
尺寸 | 142(W) x 120(L) x 36.2(H) mm |
外殼材質 | 鋁合金 |
包裝說明 | ①SDI-HDMI主機 * 1Pc
② 使用說明書 * 1Pc
③彩色包裝盒 * 1Pc |
四.應用場合：
* 軍事指揮與控制
* 公安指揮與控制
* 交警交通管理
* 能源電力供應行業
* 政府部門、醫療系統
* 商業展示、多媒體功能廳
