一. 產品介紹：
產品概述：WS-HDMI-S101是一款功能強大的便攜式HDMI信號發生器，信號源符合HDMI2.0，CEA-861等各種技術標準要求。最高支持HDMI 4K 50/60Hz ，YUV420 的輸出。固定的32種輸出模式幾乎涵蓋了所有常用的HDMI,DVI 的要求，自動功能可以根據電視或顯示器自動輸出最佳的分辨率。此外，用戶還可以自定義10種分辨率。圖像PATTERN 共有33種用于測試彩色，亮度，清晰度等。彩色格式包含RGB,YUV444，YUV422，YUV420. 音頻支持立體聲、 5.1、 7.1等多聲道，具有內置的1K單頻音，也可以外接立體聲輸入嵌入到HDMI信號中。 非常低的功耗，電流小于400mA，可以用USB供電，外出安裝調試使用時可以用充電寶進行供電。
產品特色：和其他便攜式產品不同的是，本機配置的0.95寸OLED 顯示屏顯示當時輸出的圖像內容，信號源隨見及所得，非常方便工程師及產線使用。
控制方式：本發生器可以支持串口級聯控制，每臺信號源可以設置獨立的地址，用一臺電腦就可以對所有設備的控制。
應用范圍：工廠生產測試，產品研發，安裝調試及一些特殊場合的應用
二．主要功能 ：
● 功能強大，手持便攜式
● 最高支持4Kx2K 24Hz/25Hz/30Hz/50Hz/60Hz 以及 3D ，向下兼容
● 支持RGB4:4:4, YUV4:4:4, YUV4:2:2,YUV4:2:0(HDMI2.0)
● 低功耗 (<0.4A at 5V)

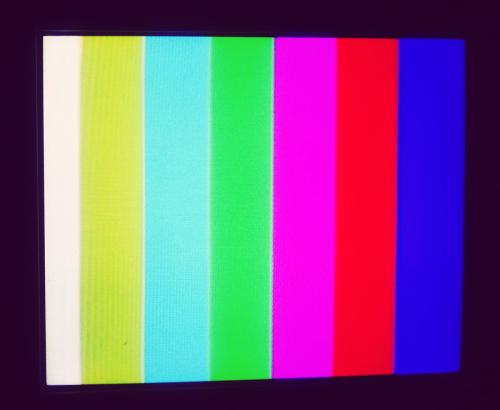

● 33 種預制畫面.
● 32預制分辨率, 10 種用戶自定義分辨率和一種自動模式
● 支持OLED顯示圖形以及菜單.
● 支持7種音頻采樣率以及自動模式.
● 支持HDCP開關.
● 可以讀取電視EDID 以及信息分析.
● 支持RS232控制，支持級聯控制.
三.技術參數：
產品型號 | WS-HDMI-S101 |
HDMI 版本 | HDMI2.0/DVI |
HDCP on/off | 支持 |
視頻帶寬 | 高達90GHz（每通道3.0GHz） |
顏色深度 | 24bits,30bits,36 bits,48bits |
預置分辨率 | 32種（包括4K（30）、4K（25）、4K（24）、HDMI2.0 4K（50）、HDMI2.0 4K（60）、720P 3D、1080P 3D）固定定時和一種自動模式 |
用戶自定義分辨率 | 支持10 種 |
顯示模式 | 33 (32種 二維模式和1種三維模式) |
色彩空間 | RGB444,YUV444,YUV422,YUV420(HDMI2.0 only) |
音頻比特 | 26位,20位,24位 |
音頻采樣率 | 32K,44K,48K,88K,96K,176K,192K |
垂直頻率范圍 | <=120 Hz |
控制方式 | RS232控制 |
最大功耗 | 2 Watts |
機箱材質 | 金屬 |
尺寸 | 83mmx32mmx97mm |
重量 | 280g |

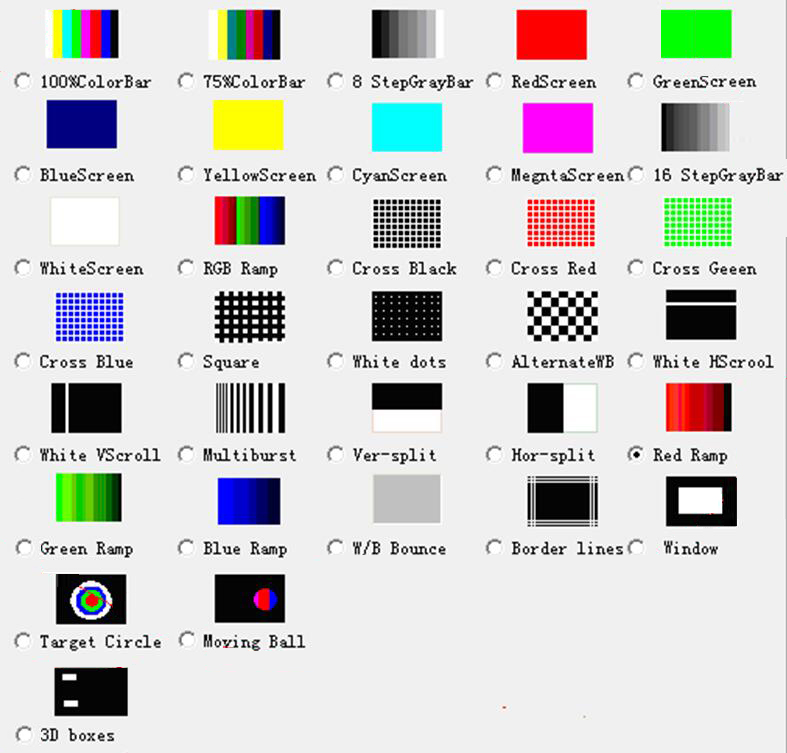

四. 輸出顯示模式：
聲明：因澳科森（OCTHION）產品不定期更新，產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
