一、應用前景

隨著優質高清內空的消費量和需求不斷增長，終端用戶也更有興趣把高清視頻體驗擴大到各個角落。用戶想找到一種方式，將電視以及其他顯示設備與藍光DVD播放器等娛樂設備連接起來，以實現高清多媒體內容的融合式傳播。大賣場、安防、機場、公共場合等區域的LCDTV、電視墻、LED屏等顯示設備，這些地方的高清顯示設備往往需要很長的線纜和復雜的布線，DVI和HDMI顯然不能滿足長度和成本需求，現在常用的模擬視頻和音頻傳輸也已經無法滿足高清視頻要。并且現有的一些技術在帶寬方面存在限制，無法支持沒有壓縮的視頻。高清多媒體內容在各音視頻領域融合式傳播市場需求和現有技術的不足之處促使深圳市澳科森電子有限公司研發、生產高-清數字連接標準的WS-HDT系列傳輸器，這類標準能夠延長未壓縮高清多媒體內容傳輸?shù)木嚯x，擴大傳播范圍，簡化安裝，降低系統總成本。

二、產品簡介

WS-HDT-70是一款高性能的HDMI圖像傳輸器，其主要功能是通過一條網線將HDMI圖像信號無壓縮、無延時的傳輸70米的距離，最高可以支持4k*2k的超高分辨率傳輸，同時支持IR紅外遙控信號雙向傳輸和RS-232串口信號的雙向傳輸。

通常高清信號延長器需要在發送端將信號壓縮編碼成為可以通過網線傳輸?shù)男盘?hào)，再通過接收端將信號解碼成為高清視頻信號。由于芯片帶寬問題需要把圖像信號進行比較大的壓縮，這樣導至整個圖像質量出現大幅下降而變得很不清晰。并且在編、解碼過程當中需要較長的時間，這樣導至傳輸至終端的圖像比原畫面有較長時間的延時。

通過WS-HDT-70高清圖像傳輸器獨有的圖像傳輸處理技術，可以將高清視頻圖像完全無壓縮、無延時的傳輸至顯示終端。WS-HDT-70高清傳輸器的優勢不僅僅是無壓縮、無延時的傳輸高清視頻信號，也可同步延長RS-232串口信號和IR紅外遙控信號等，用戶可以通過一條網線很方便的打包多種信號進行集中傳輸，很大程度上減少了用戶項目當中需要布置多種不同線纜的問題，同時也大大的降低了用戶的相關成本。

三、主要功能

1、支持全高清1080p@60Hz,3D，4K×2K/30HZ的HDMI信號傳輸；

2、1080p全高清信號通過Cat6a線可延長70米；

3、采用HDBaset技術；支持HDMI圖像信號無壓縮、無延時傳輸；

4、支持雙向紅外信號回傳以及串口RS-232信號雙向傳輸；

5、支持HDCP、CEC、24位色深；

6、支持未壓縮音頻LPCM和壓縮音頻DTS-HD,Dolby True HD；

7、采用POC供電技術，只需要為發射端或接收端其中一端供12V電源即可；

四、產品外觀

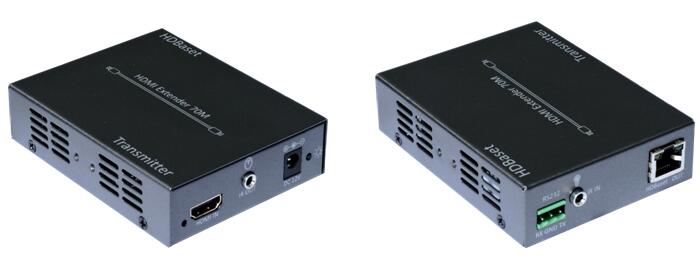

                                              發送端A面                                                                    發送端B面

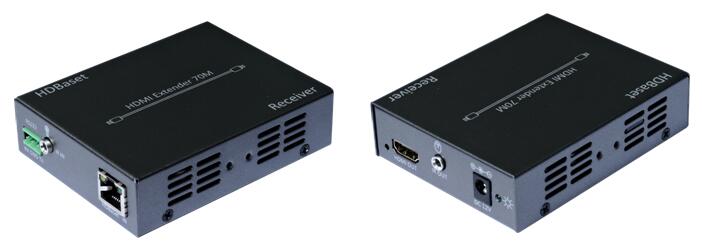

                                              接收端A面                                                              接收端B面

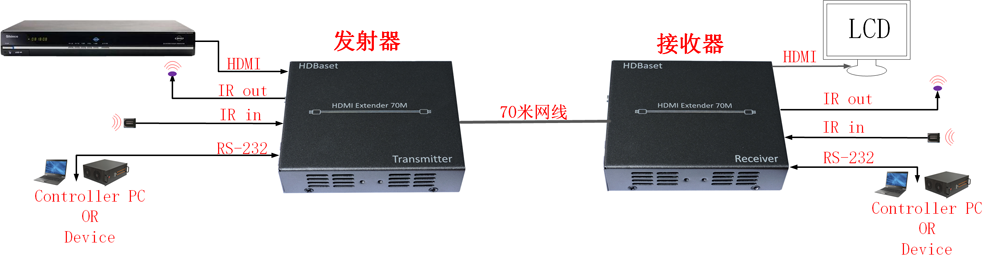

五、系統拓樸圖

六、產品參數
