一.產品概述：

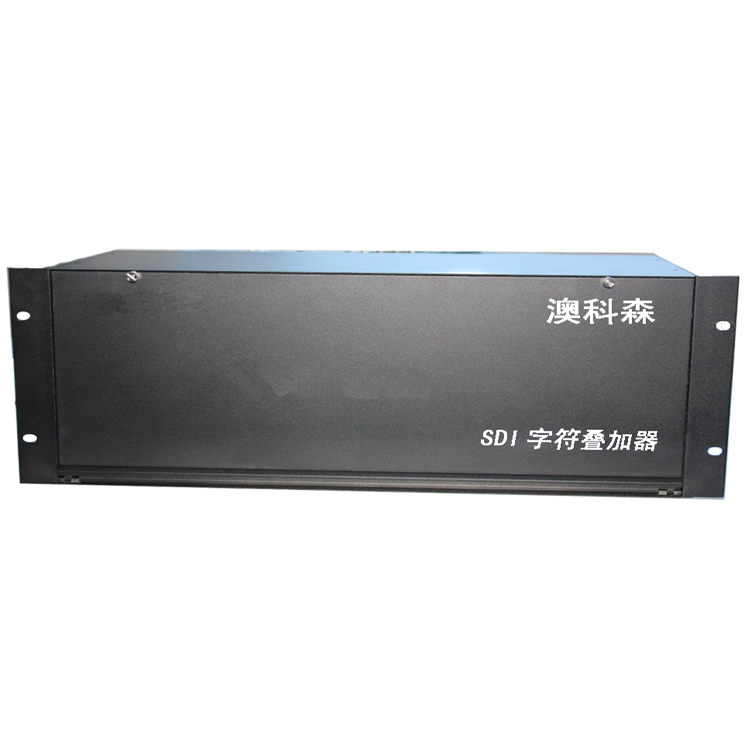

字符疊加器”可在HD-SDI視頻圖象信號上疊加日期、時間及中英文字符信息。廣泛用于安防監控、視頻會議等行業。通過軟件將要疊加的字符信息寫入本設備后可獨立運行，并支持多臺本設備級連。

高清SDI字符疊加器字幕機演示效果地址：

 http://v.youku.com/v_show/id_XMTY1NTEwOTQ4NA==.html

二．產品性能：

◇  將一路SDI信號疊加字符分為四路SDI帶字符輸出，單機可支持8組SDI視頻字符發生和信號分配；可將1-8路SDI視頻輸入分配為4-32路SDI視頻輸出；

◇  支持HD-SDI/SD-SDI/3G，符合SMPTE292M/424M/259M標準；支持720P/1080i/1080p25/30/50/60分辨率

◇  支持中英文操作系統，可中英文數字混合字符疊加；

◇  符合國標GA-T 751-2008技術標準；每一區域為一行，每行可疊加15個漢字或32個英文字符；1080P分辯率下高清字號大小64*64點陣，同時還支持32號字，48號字，72號字以適應不同的分辨率，72號字與64號字可以疊加最多50個漢字或者100個英文，48號字可以疊加最多75個漢字或者150個英文，32號字可以疊加最多200多個漢字或者500個英文。

◇  通過加載字庫可選任意字體（默認宋體）；字符（區域）位置任意可調；

◇  字符顏色可選；帶/不帶背景可選；背景顏色可選。

◇  可以設定對齊方式，可以左對齊，右對齊，也可指定單獨的其中一列。

◇  支持宋體，楷體，黑體，隸書。

◇  字幕疊加效果實時預覽功能。

◇  軟件上傳等操作報告和錯誤報告。

◇  板載指示燈實施指示是否存在視頻信號。

◇  支持字符帶/不帶勾邊功能；字符的勾邊為4面勾邊形式。

◇  各區域均支持動態字符，可顯示時間日期或其它動態信息。

◇  支持字幕滾動功能，滾動方式從左往右，從右往左，上滾，下滾。滾動速度和時間可任意設置。

◇  自帶日歷時鐘，支持多種日期時間顯示格式?？蓪崟r顯示日期，時間斷電不影響，大小顏色可調。

◇  仿真GUI圖形軟件設置界面，讀取屏顯示數據“所見即所得”；支持網絡連接遠程修改字符功能。

◇  支持設備數據保存調用功能。

◇  支持內嵌音頻透傳功能。

◇  帶自動電纜均衡，支持信號中繼傳輸。

◇   內置時鐘恢復電路，保證信號完整性。

◇  RS232/485和以太網控制，支持網絡遠程控制。

◇  3U插卡式工業機箱，一路一卡，靈活可靠。

三.技術參數：
