一、產品簡介：

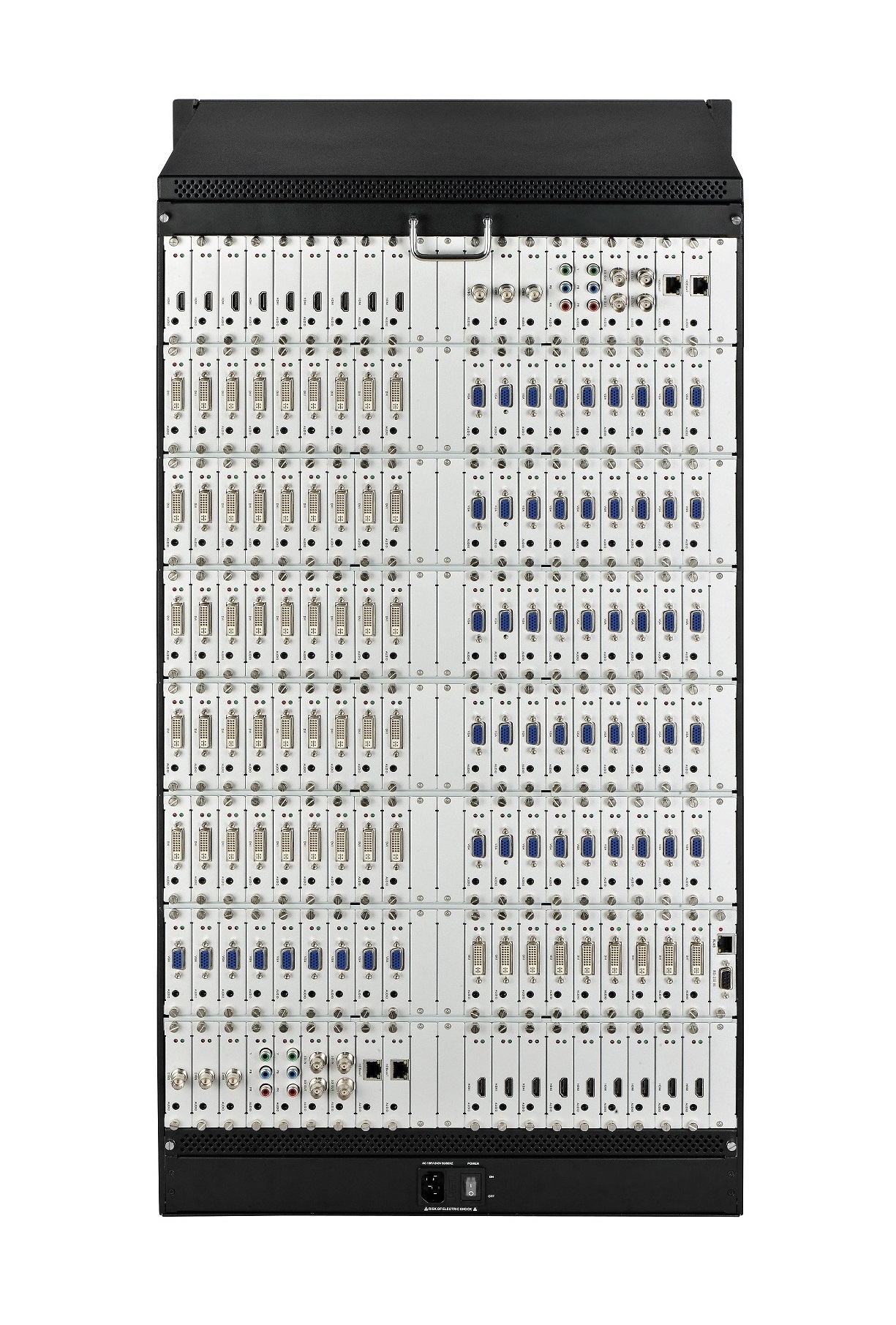

混合矩陣切換器是深圳澳科森電子推出的高清數字混合矩陣，本系列混合矩陣適用于多種格式的視頻信號輸入、輸出交換，可根據您的實際需求，選擇最適合的視頻輸入、輸出卡，避免因使用過多的視頻轉換器從而節省系統成本，降低信號的事故率，降低了視頻信號由于過多轉換造成的衰減，實現圖像信號高保真輸出。
混合矩陣切換器帶有斷電現場保護、多種格式信號交換功能，采用純硬件板卡式結構，安裝靈活方便，設備支持HDMI、DVI、VGA、CVBS、YPbPr、SDI、HDBaseT、光纖等信號的輸入輸出。具備多種控制方式：RS232控制、網絡控制等。該設備是澳科森專為高清數字音視頻切換工程而設計的廣播級工程機。為高清數字音視頻切換系統提供了一套獨特的解決方案。
二、產品特點：

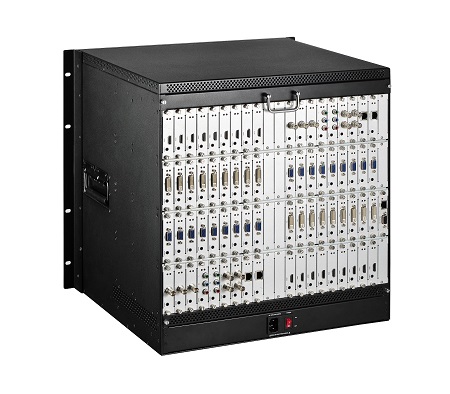

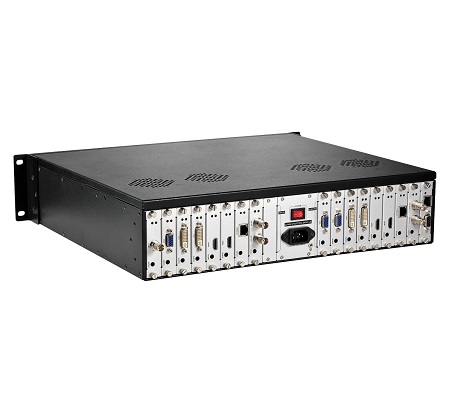

◇ 全插卡式設計，一卡一路，支持快速“0”秒無縫切換
◇ 支持自定義分辨率輸出，每個輸出均可無縫對接顯示端的物理最佳分辯率
◇ 支持隨路音頻輸入輸出同步切換
◇ 支持640x480～1920x1200@60Hz(VESA標準)，480i~1080p@60hz (HDTV標準)的所有分辨率
◇ 支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBT、光纖等各種接口的輸入或輸出
◇ 支持字符標注功能，用戶可以根據實際需求對輸入信號做特殊標記
◇ 支持拼接功能
◇ 冗余電源結構設計，使系統更安全可靠（選配）
◇ 支持IE網頁切換控制，對系統無任何要求
◇ 真正的4：4：4全通道處理，使輸入信號實時無損傳輸
◇ 可定制觸摸屏控制，操作可視化
三、技術參數：

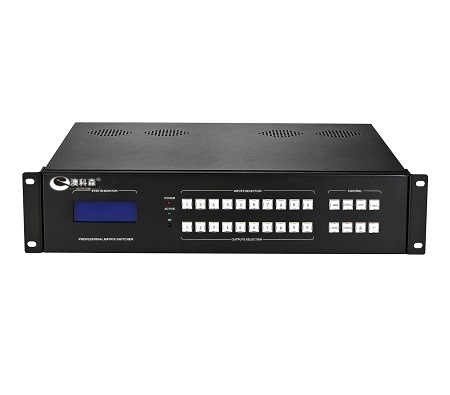

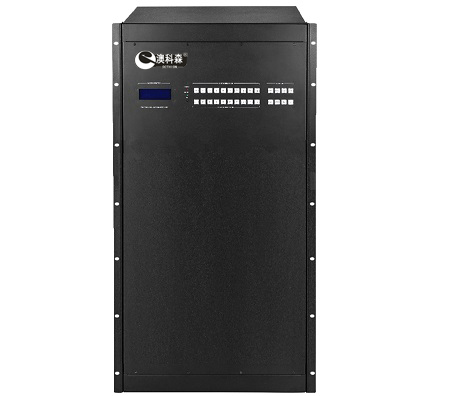

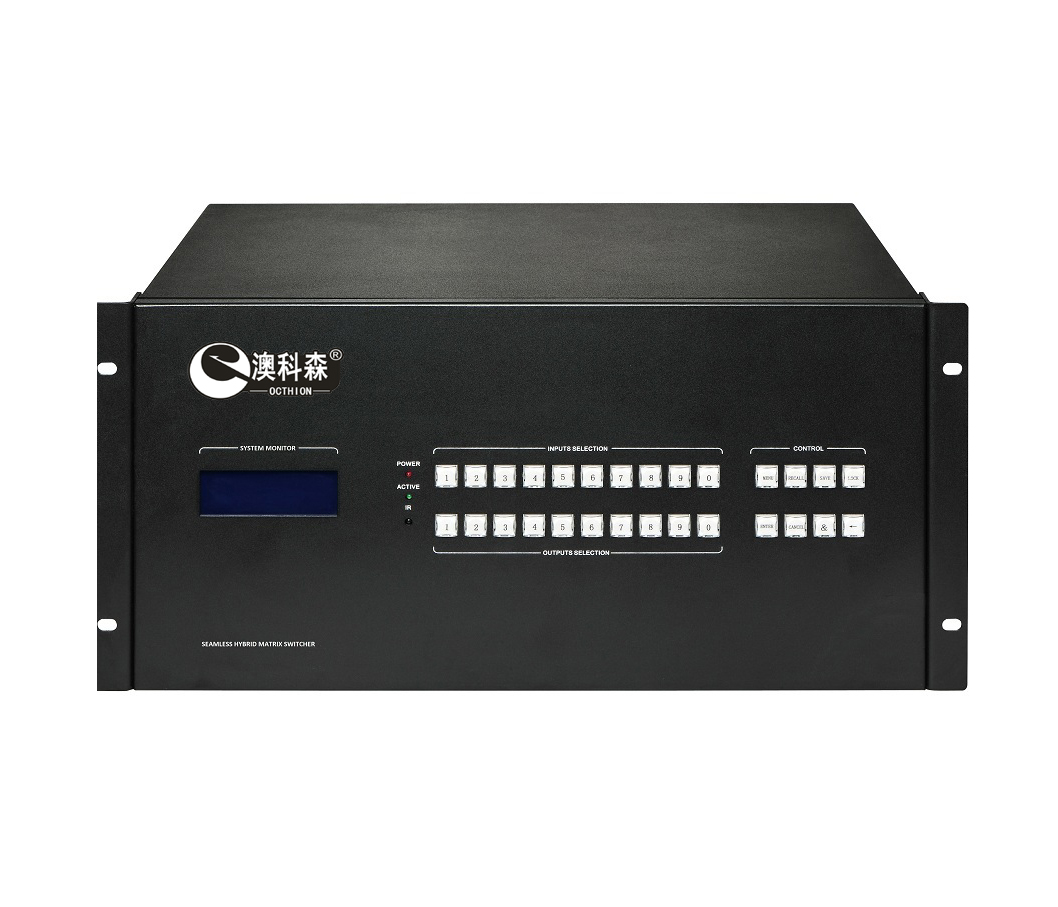

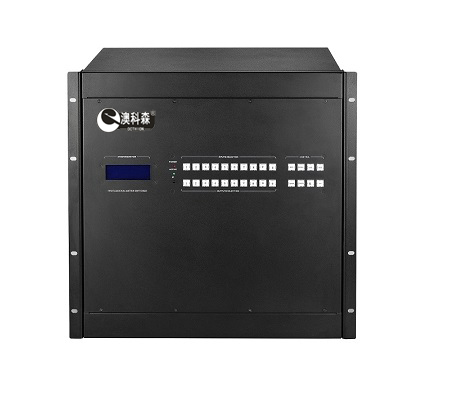

型號 | WS-M0808SL | WS-M1717SL | WS-M3636SL | WS-M7272SL |
描述 | 8X8高清混合矩陣 | 17X17高清混合矩陣 | 36X36高清混合矩陣 | 72X72高清混合矩陣 |
模塊卡設計 | 8卡位輸入/8卡位輸出 | 17卡位輸入/17卡位輸出 | 36卡位輸入/36卡位輸出 | 72卡位輸入/72卡位輸出 |
輸入板卡 | 單路接口輸入板卡，支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBaseT、光纖等接口直接輸入，無需任何轉接線 |
輸出板卡 | 單路接口輸出板卡，支持DVI、VGA、CVBS、HDMI、3G-SDI、YPbPr、HDBaseT、光纖等接口直接輸出，無需任何轉接線 |
分辨率 | 640x480～1920x1200@60Hz(VESA標準)，480i~1080p@60hz (HDTV標準) |
協議標準 | 支持DVI1.0和HDMI1.3a協議，同時支持HDCP協議及EDID管理功能 |
色彩空間 | 支持RGB4:4:4、YUV4:4:4、YUV4:2:2及YUV4:2:0色彩空間，支持色域擴展 |
傳輸帶寬 | 10.2Gbps |
傳輸距離 | 25m（數字線纜），30m（模擬線纜），100m（6類屏蔽網線），500m（多模光纖），1.5~20Km（單模光纖） |
控制方式 | 前面板按鍵， IR紅外，RS232串口及LAN局域網等方式 |
工作溫度、濕度 | 溫度：-20℃ ~ +70℃，濕度：10%~90% |
儲存濕度、濕度 | 溫度：-20℃ ~ +50℃，濕度：10%~80% |
尺寸 | 440mmX350mmX99mm （2U） | 440mmX350mmX223mm （5U） | 440mmX400mmX490mm （11U） | 440mmX400mmX890mm （20U） |
重量 | 約12.5Kg | 約25Kg | 約40Kg | 約80Kg |
最大功耗 | 100W | 200W | 450W | 1000W |
電源 | 100~260V 50/60Hz |
安全保證 | 支持雙電源冗余熱備份功能，支持7X24小時全天候無間斷工作 |
平均無故障時間 | 10,000小時 |
質保方式 | 1年免費保修，終生維護 |

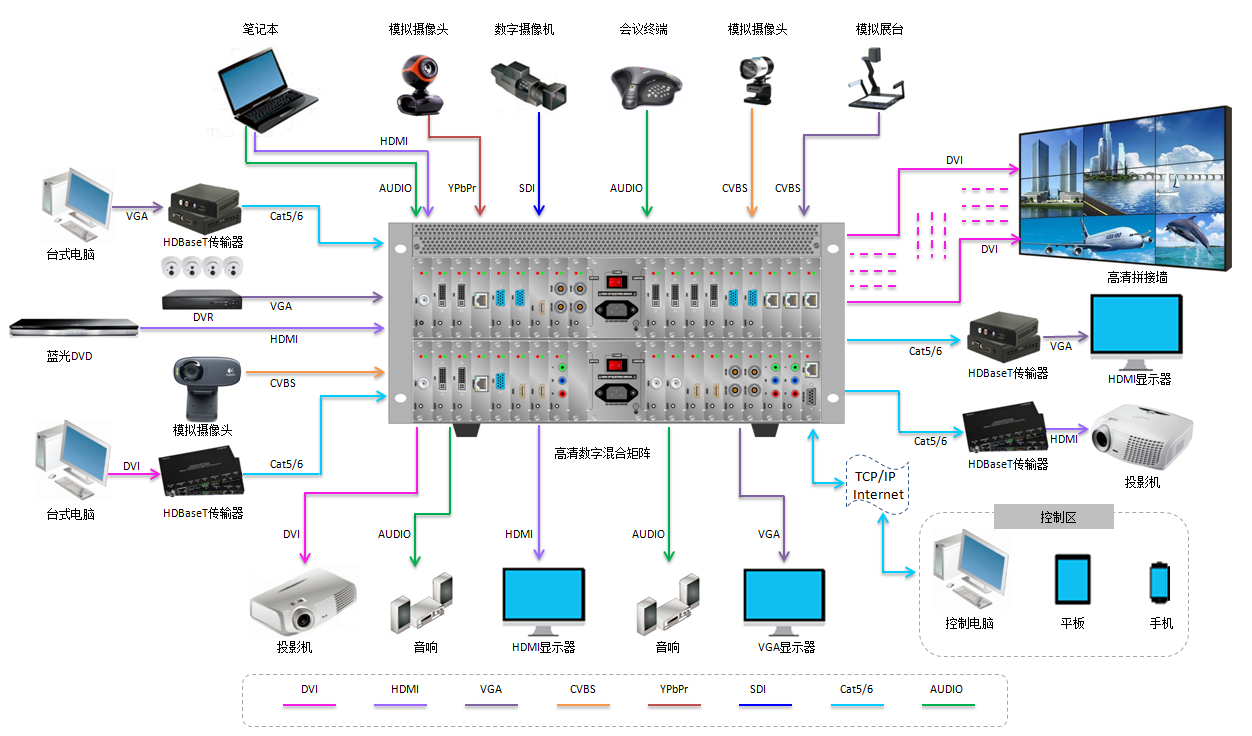

四、系統拓?fù)鋱D：
五、控制軟件：
請按照以下步驟開機啟動混合矩陣切換器：
1.確定所有輸入設備和輸出已連接至混合矩陣切換器后面板。
2.打開POWER開關給混合矩陣切換器器上電，待本機執行自我測試后啟動。

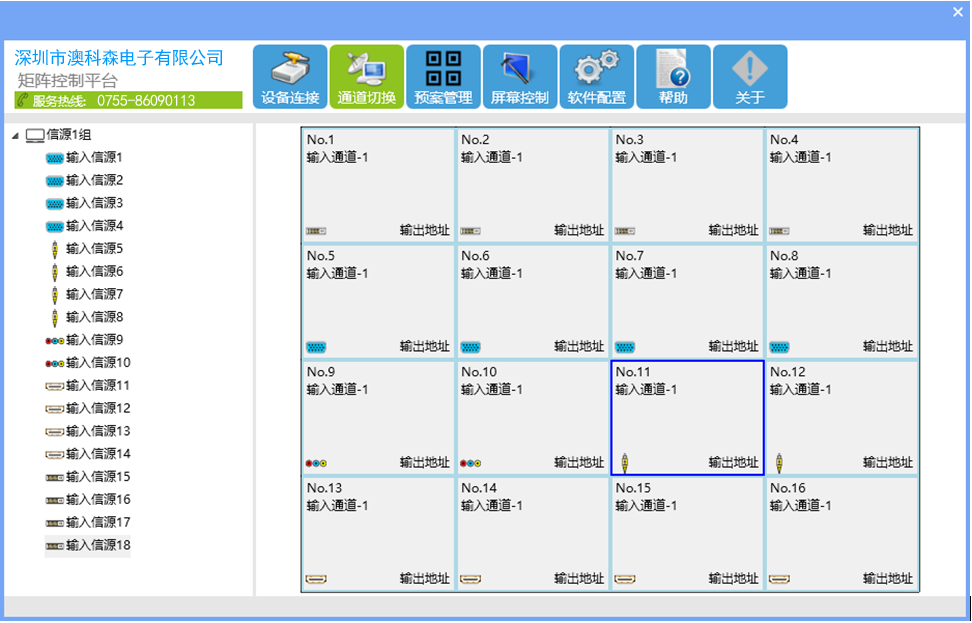

3.打開混合矩陣切換器控制軟件，正確通信后看到如下界面（關于切換器軟件的詳細操作請參考隨機附帶的軟件手冊）：
