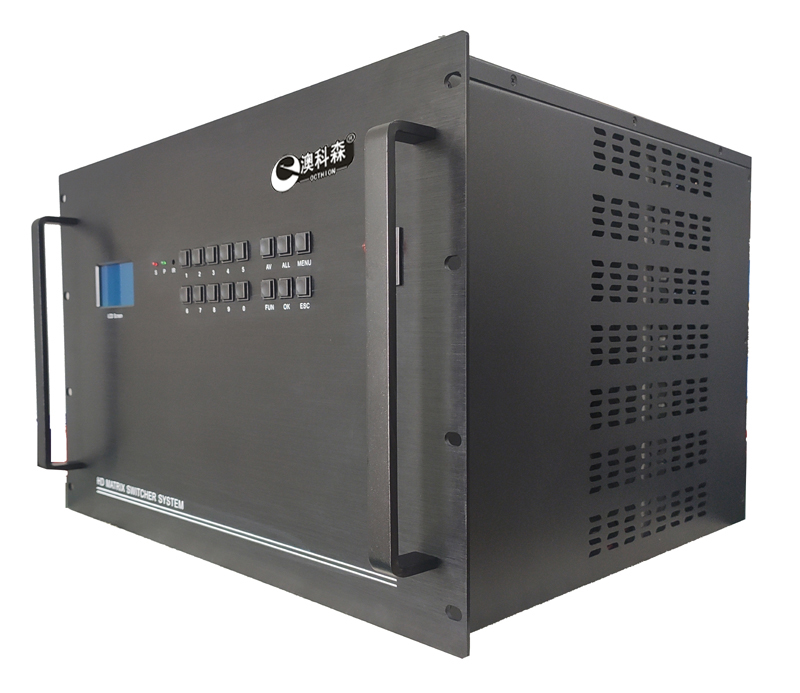

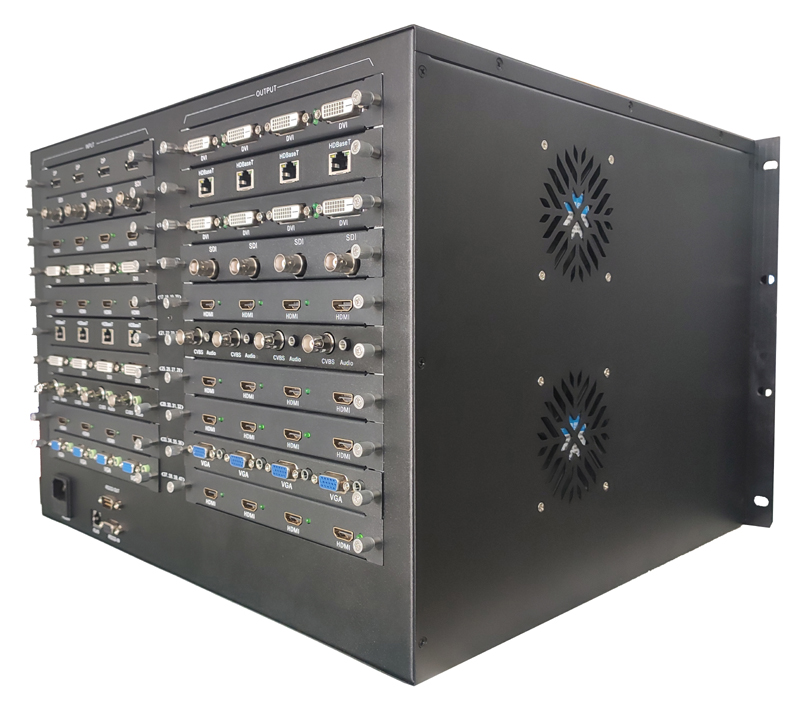

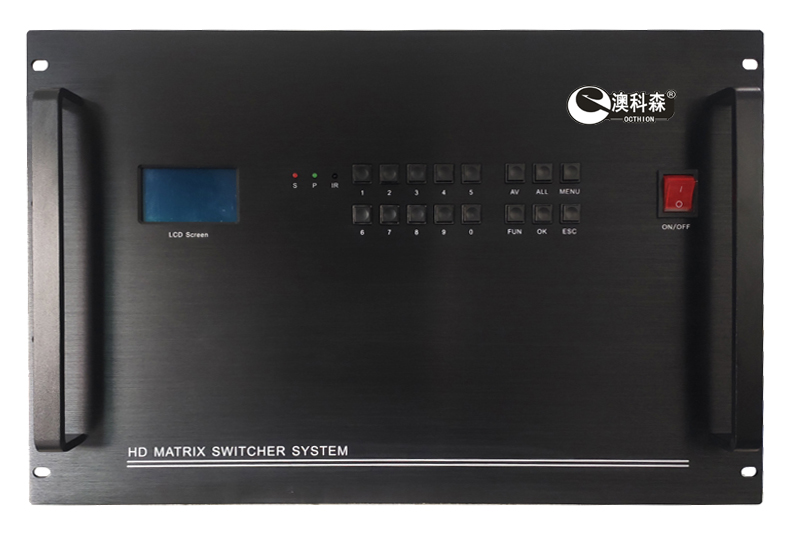

一、產品簡介：

  高清混插矩陣切換器，是一款高性能的電腦信號專業切換設備，用于多種高清數字，模擬信號輸入輸出交叉切換，提供獨立的DVI，HDMI，VGA等信號輸入、輸出端子，每路信號單獨傳輸、單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。
  高清混插矩陣主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等要求極高清晰度的場合。本產品帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，帶輸入前端精確自適應補償，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入,支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載，并具備RS232通訊接口，可以方便與個人電腦、中控系統或各種遠端控制設備配合使用。

二、產品特點：

■ 采用插卡式設計，方便用戶自行增減輸入輸出信號源，方便維護；

■ 接口帶寬 3.4Gbps（總帶寬 10.2Gbps），支持最高分辨率：3920*2160@30HZ；

■ 支持DVI，HDMI信號格式，支持DVI，HDMI，VGA，SDI信號混插；

■ 支持 HDCP1.4 版本，具備杰出的安全和數字內容保護能力 ;

■ 支持藍光DVD或其它需要帶HDCP解碼的設備 ;

■ 支持按鍵、紅外遙控、RS-232串口、中控控制，可選配TCP-IP控制 ;

■ 輸入輸出板卡支持熱插拔功能；

■ 支持基本的矩陣控制指令和基本矩陣功能；

■ 具有掉電記憶功能，帶有斷電現場保護功能；

■ 兼容標準英寸機柜的全金屬機箱。

■ 內置國際通用電源；

三、技術參數：

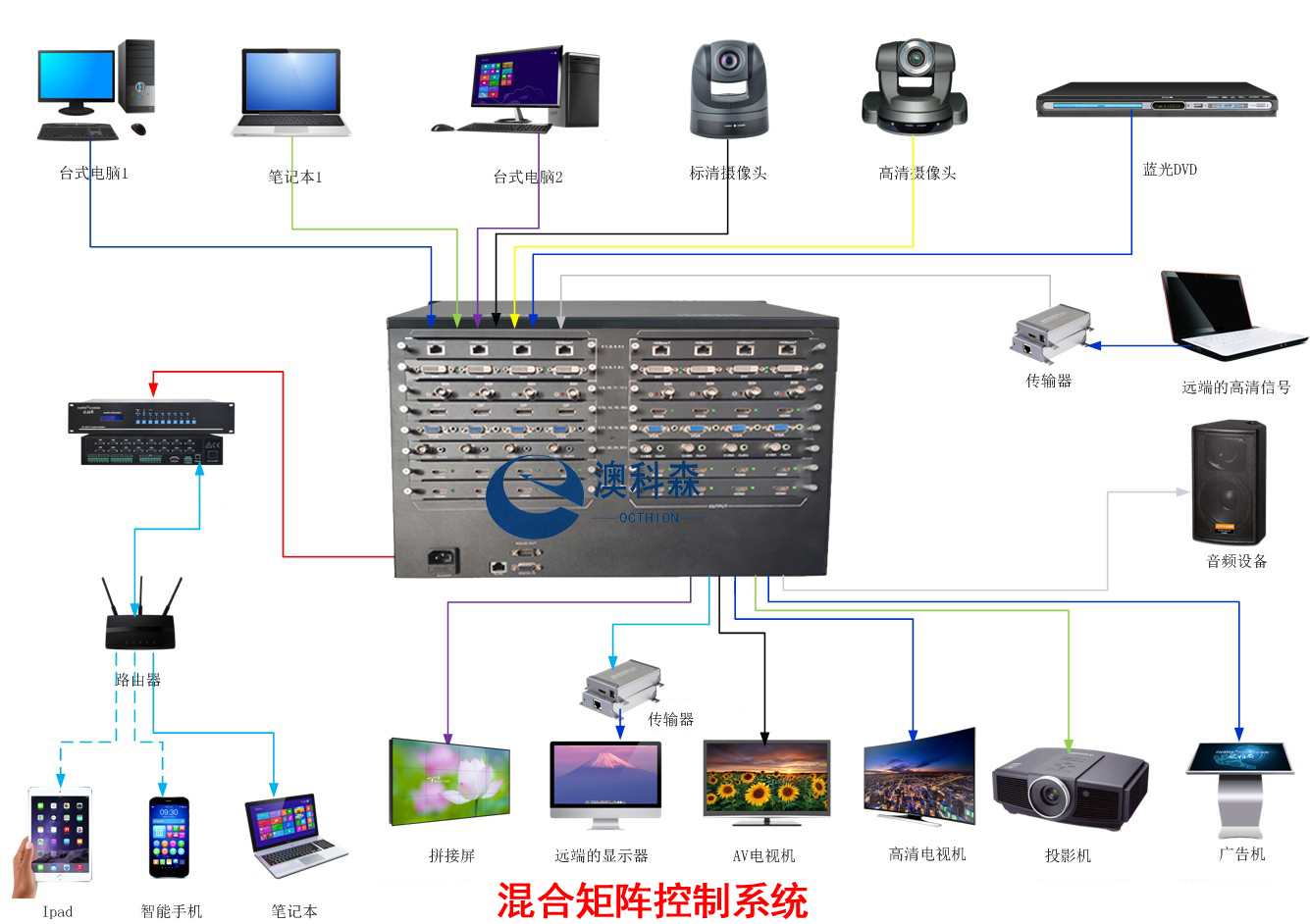

四、拓撲圖：

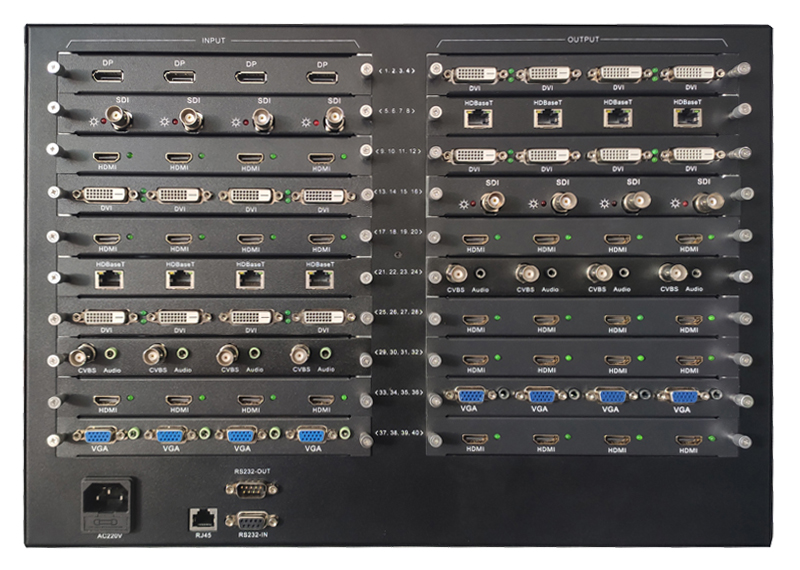

輸入輸出板卡：

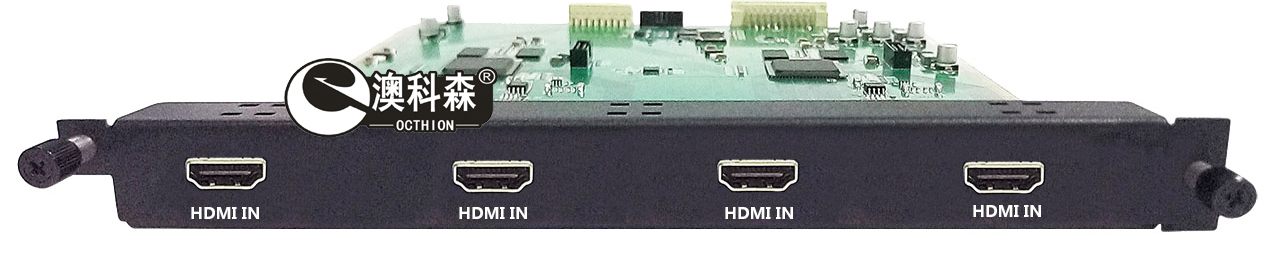

HDMI輸入輸出板卡：

DVI輸入輸出板卡：

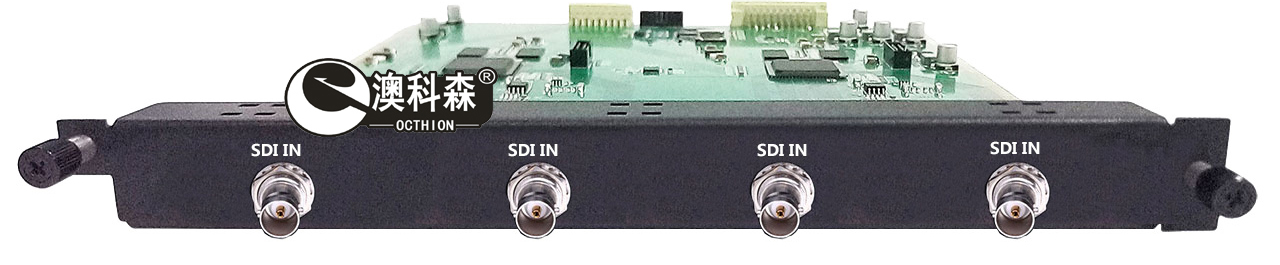

SDI輸入輸出板卡：

VGA輸入輸出板卡：

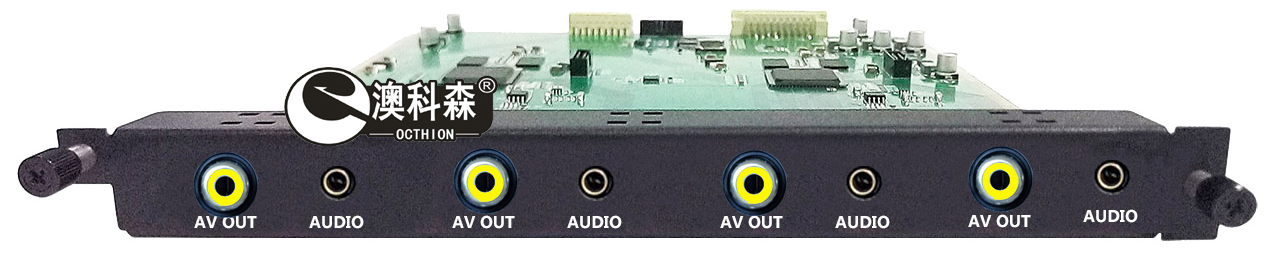

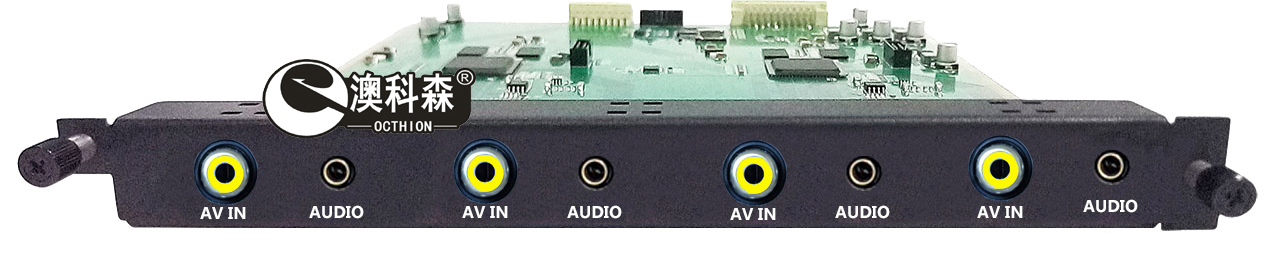

AV輸入輸出板卡：

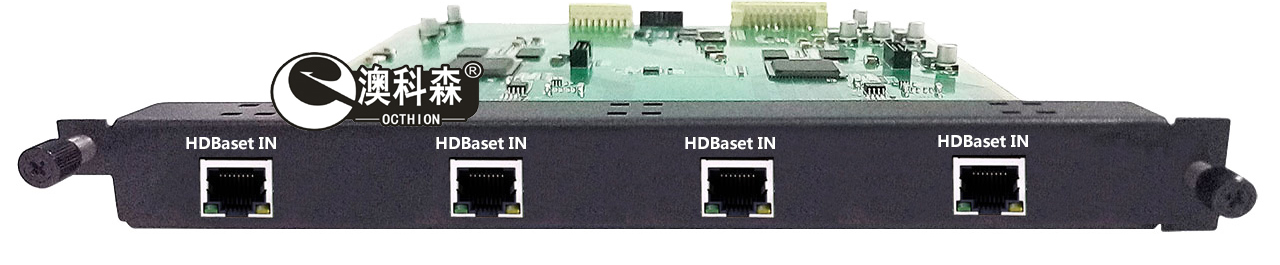

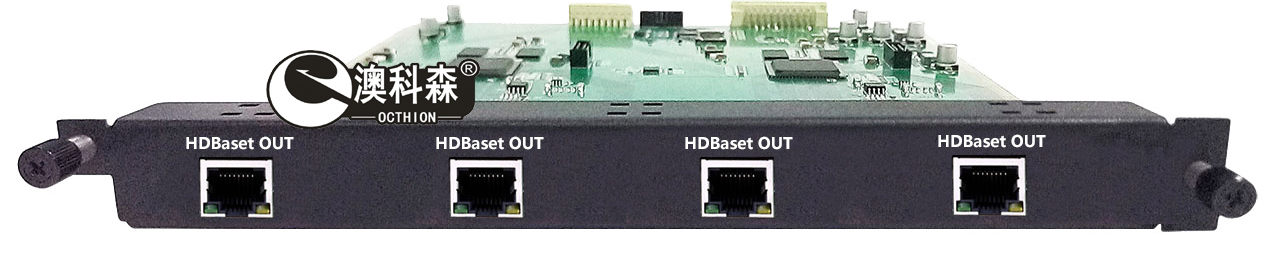

HDBaseT輸入輸出板卡：
