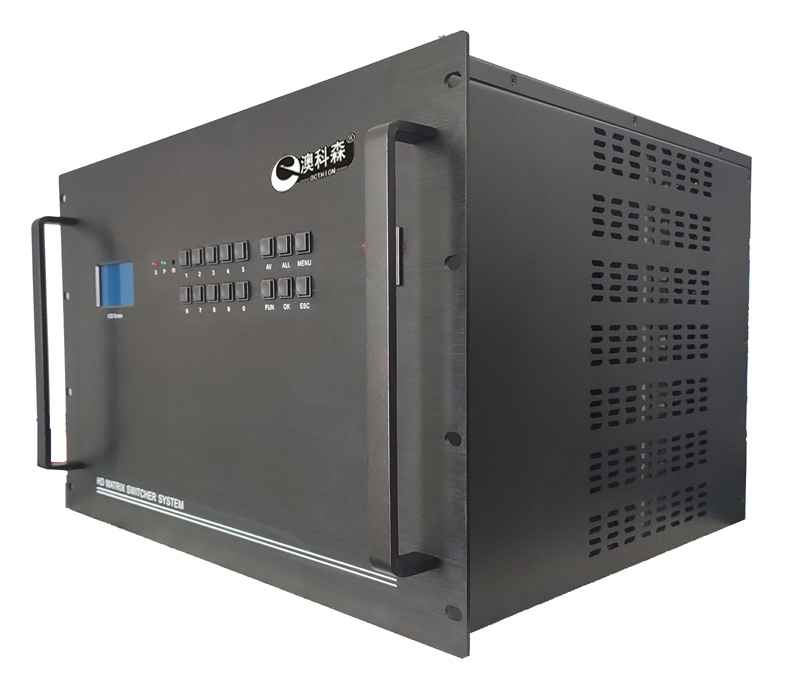

一、產品簡介：
高清混插矩陣切換器，是一款高性能的電腦信號專業切換設備，用于多種高清數字，模擬信號輸入輸出交叉切換，提供獨立的DVI，HDMI，VGA等信號輸入、輸出端子，每路信號單獨傳輸、單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。
高清混插矩陣主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等要求極高清晰度的場合。本產品帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，帶輸入前端精確自適應補償，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入,支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載，并具備RS232通訊接口，可以方便與個人電腦、中控系統或各種遠端控制設備配合使用。

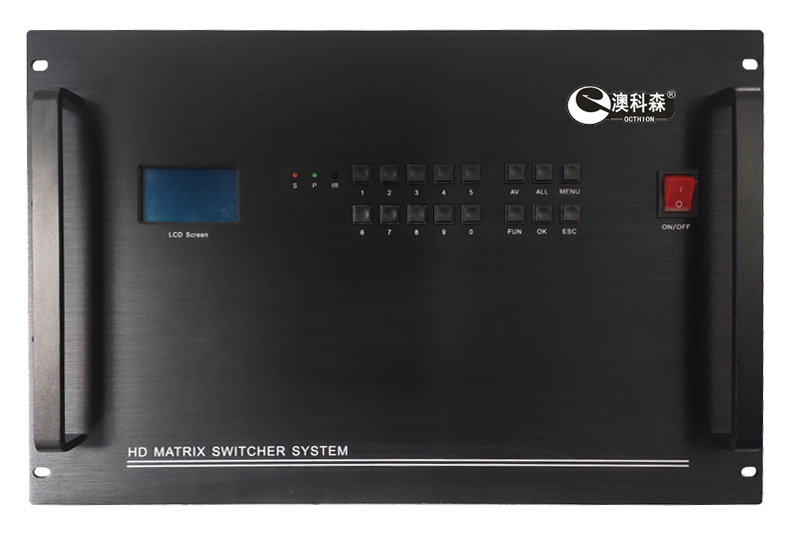

二、產品特點：
■ 采用插卡式設計，方便用戶自行增減輸入輸出信號源，方便維護；
■ 接口帶寬 3.4Gbps（總帶寬 10.2Gbps），支持最高分辨率：3920*2160@30HZ；
■ 支持DVI，HDMI信號格式，支持DVI，HDMI，VGA，SDI信號混插；
■ 支持 HDCP1.4 版本，具備杰出的安全和數字內容保護能力 ;
■ 支持藍光DVD或其它需要帶HDCP解碼的設備 ;
■ 支持按鍵、紅外遙控、RS-232串口、中控控制，可選配TCP-IP控制 ;
■ 輸入輸出板卡支持熱插拔功能；
■ 支持基本的矩陣控制指令和基本矩陣功能；
■ 具有掉電記憶功能，帶有斷電現場保護功能；
■ 兼容標準英寸機柜的全金屬機箱。
■ 內置國際通用電源；
三、技術參數：
型號 | WS-MM32** |
視頻輸入 |
輸入 | HDMI, DVI, SDI, VGA, CvBS, DP、HDBaseT接口可選 |
視頻輸出 |
輸出 | HDMI、 DVI、SDI、 VGA、 CvBS、HDBaseT接口可選 |
視頻信號 |
板卡 | 最大可以32進32出，每張板卡為4路一卡 |
接口帶寬 | 3.4Gbps（總共10.2Gbps，每種顏色3.4Gbps） |
位時鐘抖動 | <0.15Tbit |
最大支持分辨率 | 3840*2160@30HZ,1920*12000@60HZ，1920*1080@60HZ，向下兼容 |
最大傳輸延時 | 5ns（±1ns） |
切換速度 | 200ns（最長時間） |
信號強度 | T.M.D.S +/-0.4Vpp |
阻抗 | 50歐 |
EDID管理 | 支持EDID透?jìng)鞴δ?/span> |
HDCP 管理 | 支持高帶寬數碼內容保護（HDCP）使用DVI1.0和HDMI1.4標準。 |
音頻信號 |
HDMI音頻 | 支持HDMI內嵌 |
VGA音頻 | 支持3.5MM接口音頻輸入 |
AV音頻 | 支持3.5MM接口音頻輸入 |
控制部分 |
串行控制口 | 9針母RS-232連接器，波特率：9600，數據位：8位，停止位：1，無奇偶校驗位 |
紅外遠程遙控 | 默認紅外遠程遙控 |
前面板控制 | 按鈕 |
網絡控制 | RJ45網絡控制（選配）, 協議：TCP/IP PTNET(可編程面板) （選配） |
常規 |
電源 | 100VAC ~ 260VAC, 50/60 Hz, 國際自適應電源 |
溫度 | -20°C ~ +55°C |
濕度 | 20%~ 95% |
功耗 | ≤400W（根據機型而定） |
機箱尺寸 | 7U 438x305x280mm（長x寬x高） |

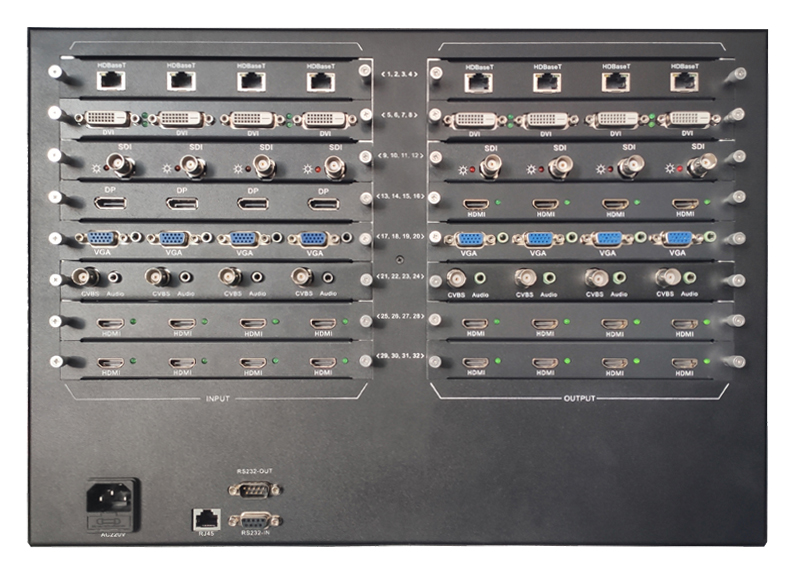

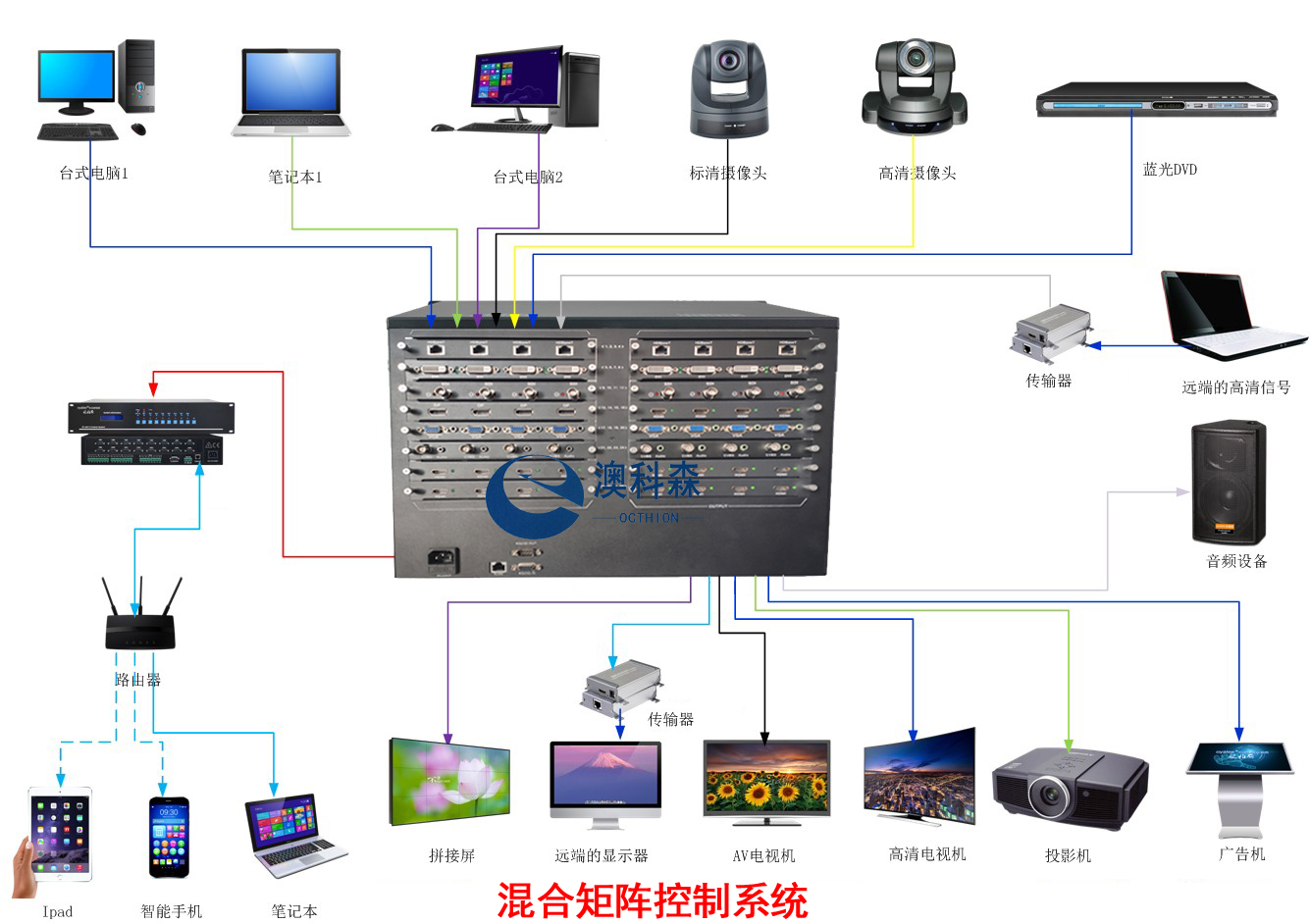

四、拓?fù)鋱D：

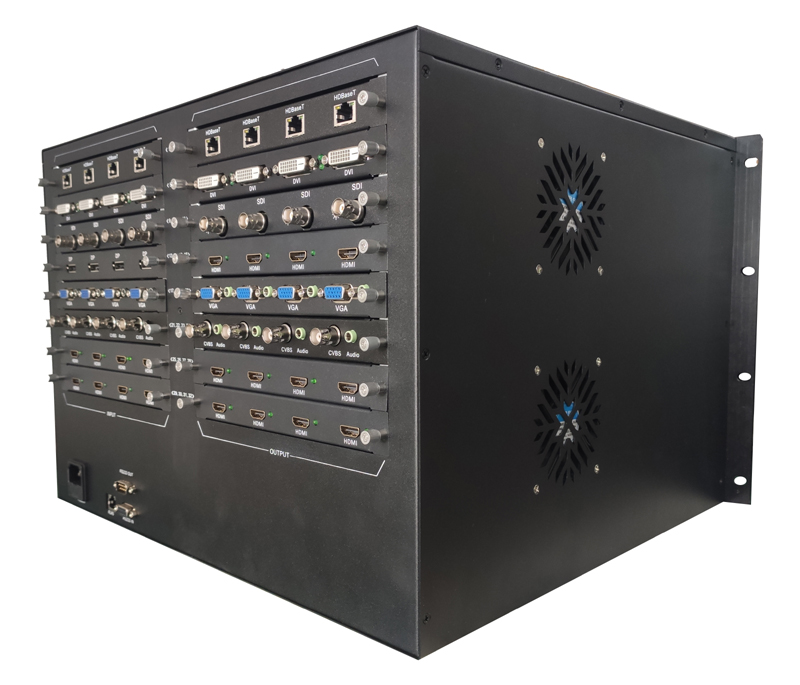

輸入輸出板卡：
HDMI輸入輸出板卡：
DVI輸入輸出板卡：
SDI輸入輸出板卡：
VGA輸入輸出板卡：
AV輸入輸出板卡：
HDBaseT輸入輸出板卡：
