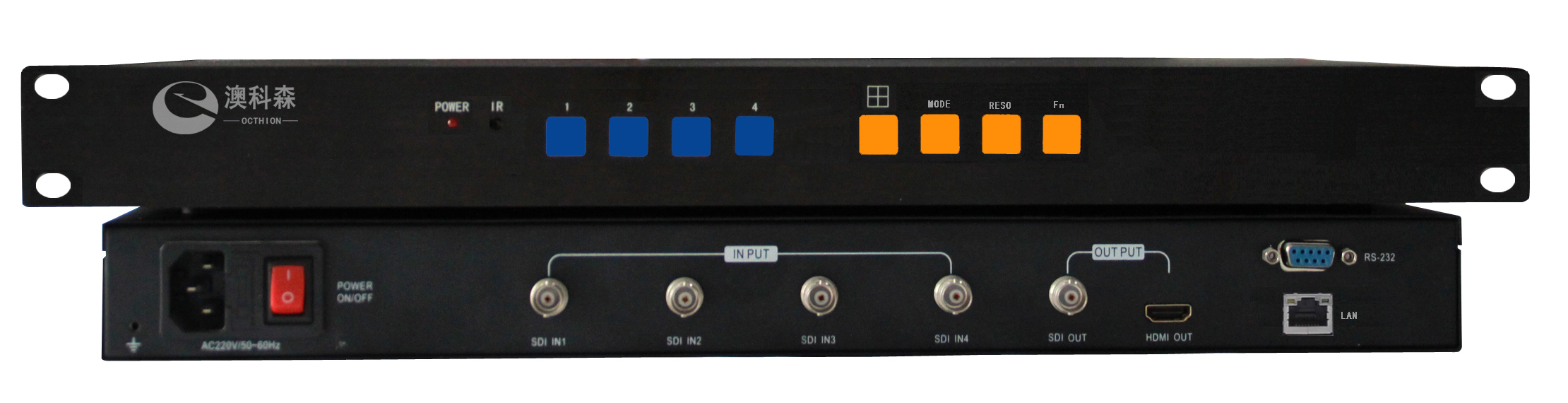

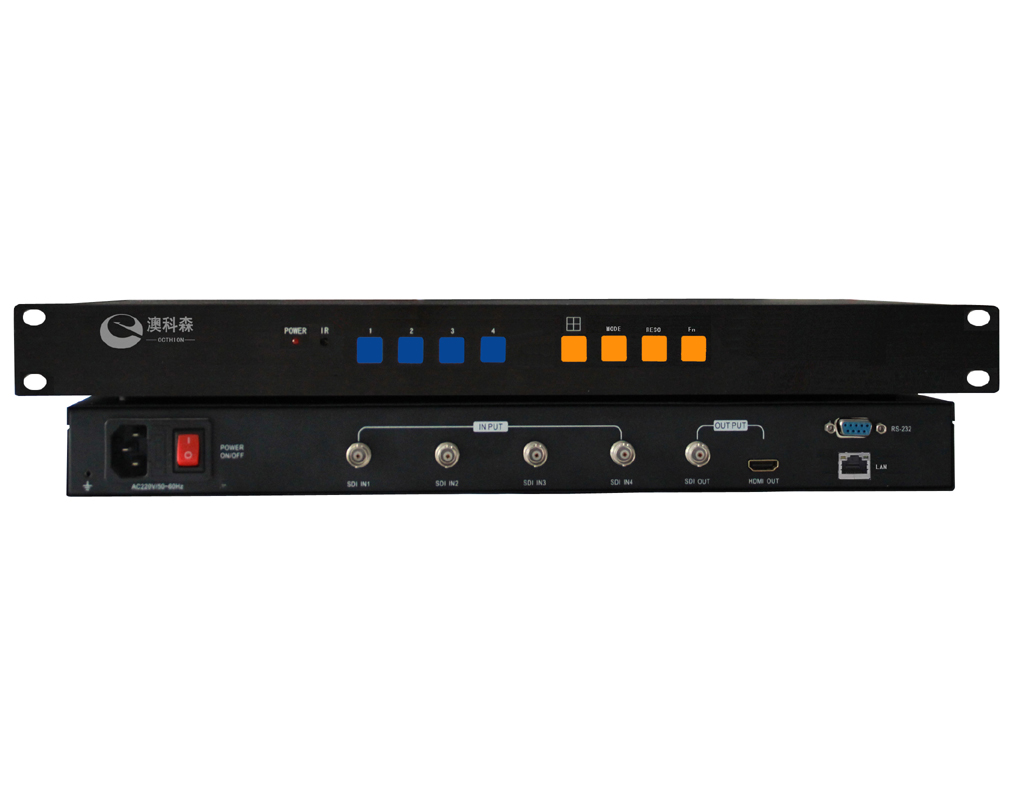

產品簡介：
彩色HD-SDI四畫面處理器也稱彩色HD-SDI四畫面分割器，其主要功能是將4個外部的HD-SDI或3G-SDI信號同時顯示在一個顯示單元上面，同時能實現單畫面全屏顯示切換，畫中畫、畫外畫顯示，并且支持畫面疊加漫游功能，支持用戶預設顯示模式，通過外部調用即可，是一款高清監控系統中不可或缺的專有視頻設備。
主要功能：
◆ 高清4路SDI信號輸入，1路SDI信號輸出，1路HDMI輸出（預留）。
◆ 支持單畫面，二畫面，三畫面，四畫面，畫中畫，畫外畫等多種顯示模式。
◆ SDI輸入支持3G/HD/SD-SDI，速率143Mbps～2.97Gbps，符合SMPTE標準和ITU標準；
◆ 輸出分辨率可調，最高支持1080P/60HZ，
◆ 系統集成SDI均衡及線路驅動，信號輸入具有自動電纜均衡功能，輸出具有驅動功能
◆ 可通過RS232串口或TCP/IP網絡控制
◆ 強大的開窗功能，每個窗口都可以控制其顯示位置及大??；更有多種預設設置可供用戶選擇，方便用戶操作
◆ 簡單的WINDOWS控制方式，提供圖形化的操作界面，使用戶可以直觀的、靈活的調整窗口的布局；在自定義模式下，用戶可以保存自己設定的窗口模式以便下次調用；
◆ 安裝選擇：19英寸寬1U機架式固定標準機箱
◆ 支持定做4/9/10/12/16路等多畫面分割器， 特殊功能可定制。
SDI四畫面處理器視頻效果（請復制以下鏈接進行觀看）：
http://v.youku.com/v_show/id_XMzI1MjkzNTIwNA==.html?spm=a2h3j.8428770.3416059.1&debug=flv
技術參數：
輸入接口 |
接口數量 | 最大4路 |
信號類型 | HD/3G-SDI |
輸入分辨率 | 自適應，最高支持1920x1080@60Hz |
標準 | SMPTE 259M、292M、344M、424M |
速率 | 143Mb/s～2.97Gb/s |
輸出接口 |
接口數量 | 1路SDI輸出，1路HDMI輸出 |
輸出分辨率 | 分辨率可設置，最大1080P60 |
信號類型 | HD/3G-SDI |
控制接口 |
串口 | 波特率：115200；數據位：8位；停止位：1；
無奇偶校驗位，串行控制口結構：2=TX，3=RX，5=GND |
網絡 | 接口：RJ-45 母接口； 協議：TCP/IP |
其他 |
電源 | AC110－240V 50-60Hz |
工作溫度 | 0-50℃ |
工作濕度 | 10%—90%無冷凝 |
尺寸 | 485×250×45mm |
凈重 | 3KG |

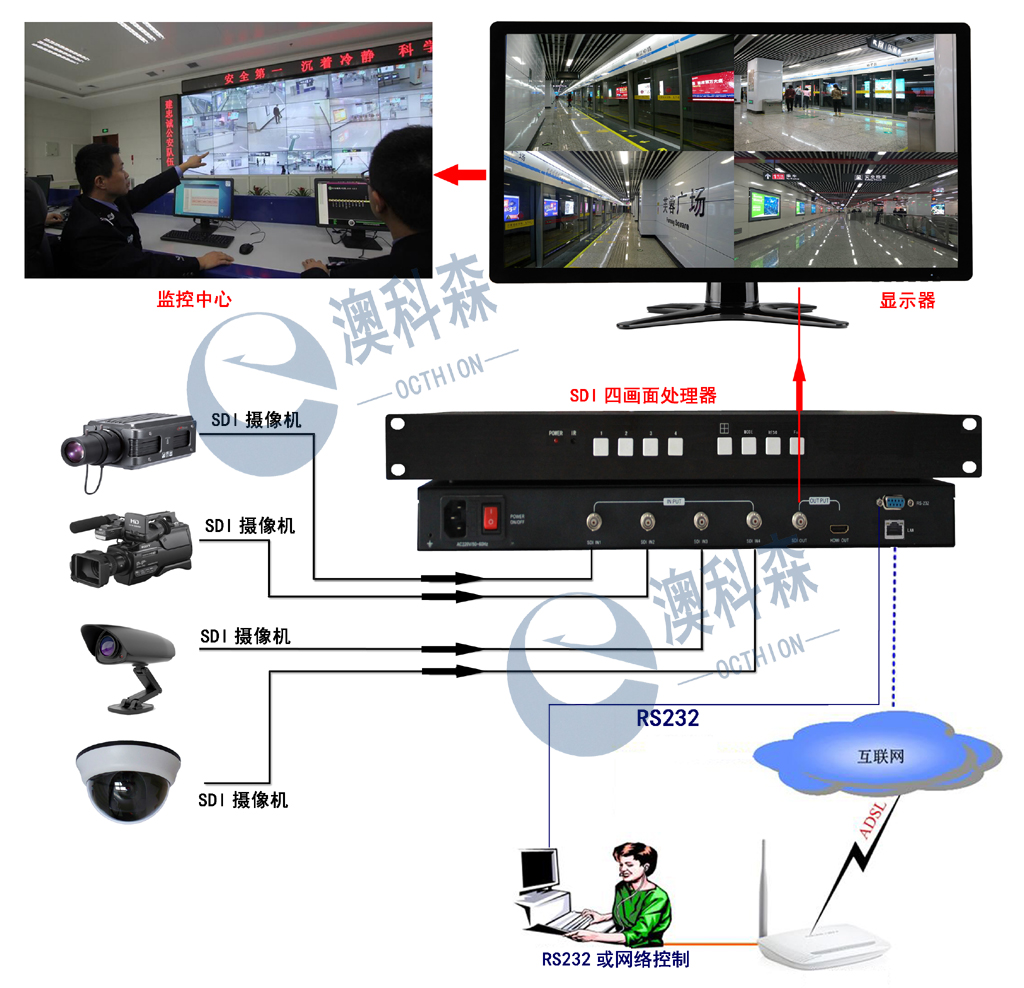

應用示意圖：

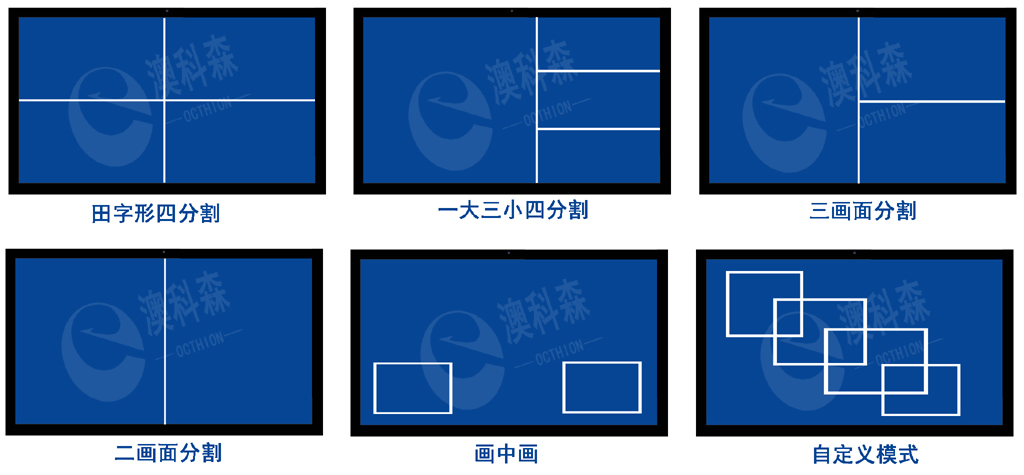

顯示模式：

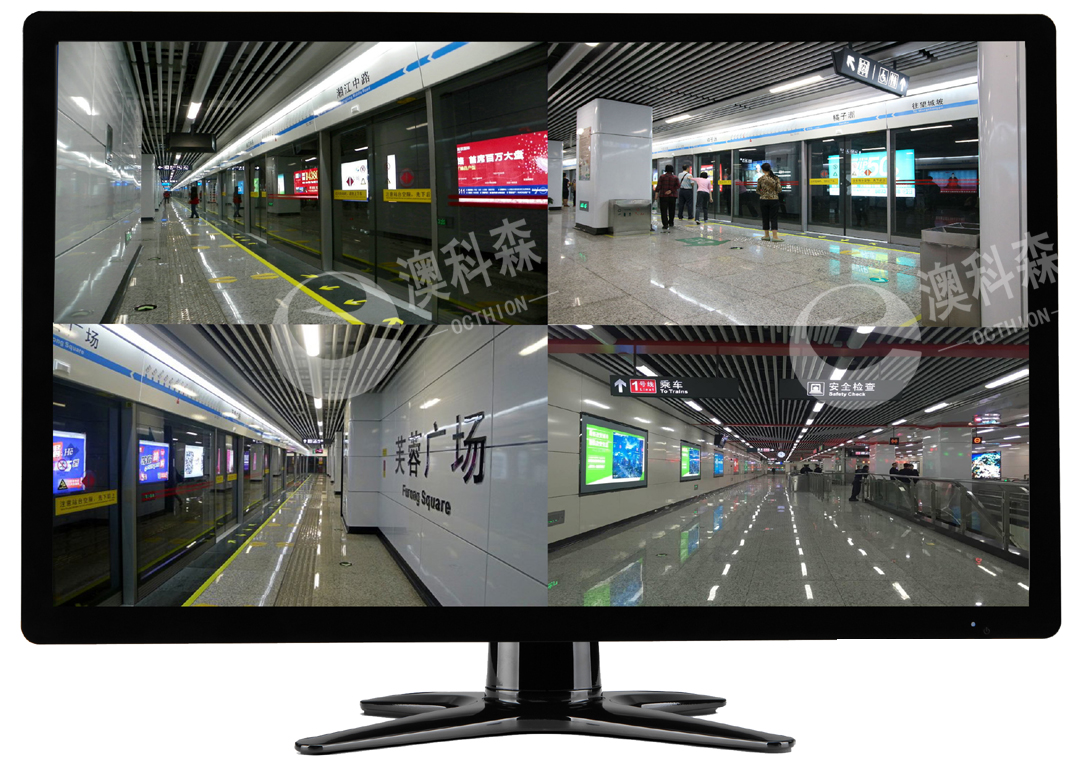

效果圖：
聲明：因澳科森（OCTHION）產品不定期更新，產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
