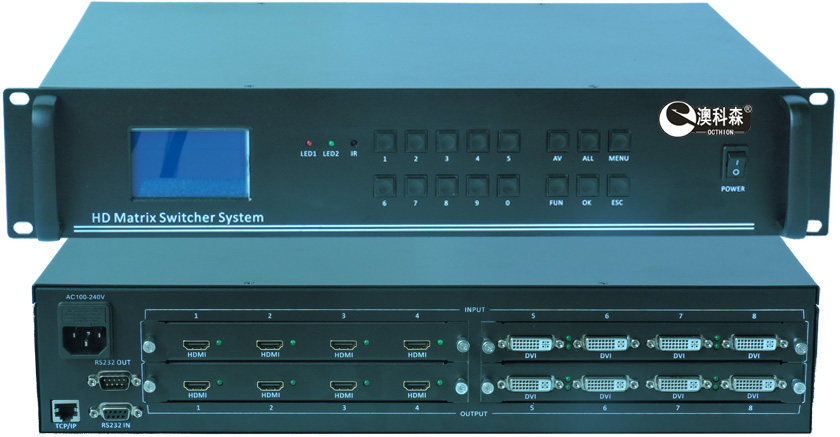

一、產品簡介：
高清混插矩陣切換器，是一款高性能的電腦信號專業切換設備，用于多種高清數字，模擬信號輸入輸出交叉切換，提供獨立的DVI，HDMI，VGA等信號輸入、輸出端子，每路信號單獨傳輸、單獨切換，使信號傳輸衰減降至最低，圖像和聲音信號能高保真輸出。
高清混插矩陣主要應用于廣播電視工程、多媒體會議廳、大屏幕顯示工程、電視教學、指揮控制中心等要求極高清晰度的場合。本產品帶有斷電現場保護、LCD液晶顯示、音視頻同步或分離切換等功能，帶輸入前端精確自適應補償，支持輸入信號狀態監測，能實時監測和顯示當前各輸入通道是否有有效的信號接入,支持負載接入狀態監測，能實時監測和顯示輸出通道是否連接有負載，并具備RS232通訊接口，可以方便與個人電腦、中控系統或各種遠端控制設備配合使用。
二、產品特點：
■ 采用插卡式設計，方便用戶自行增減輸入輸出信號源，方便維護；
■ 接口帶寬 3.4Gbps（總帶寬 10.2Gbps），支持最高分辨率：3920*2160@30HZ；
■ 支持DVI，HDMI信號格式，支持DVI，HDMI，VGA，SDI信號混插；
■ 支持EDID透傳功能；通過矩陣可識別顯示設備的EDID信號 ;
■ 支持 HDCP1.4 版本，具備杰出的安全和數字內容保護能力 ;
■ 支持藍光DVD或其它需要帶HDCP解碼的設備 ;
■ 支持按鍵、紅外遙控、RS-232串口、中控控制，可選配TCP-IP控制 ;
■ 輸入輸出板卡支持熱插拔功能；
■ 支持基本的矩陣控制指令和基本矩陣功能；
■ 具有掉電記憶功能，帶有斷電現場保護功能；
■ 支持用戶自定義矩陣前面板液晶屏待機 LOGO（針對具有液晶面板型號的矩陣）以及控制軟件。
■ 兼容標準英寸機柜的全金屬機箱。
■ 內置國際通用電源；
三、技術參數：
型號 | WS-MH8D |
視頻輸入 |
輸入 | HDMI，DVI，VGA接口可選，最大可以支持8路；可拓展至12/16/20/24/28/32路 |
輸入連接器 | HDMI1.4，DVI1.0 |
輸入阻抗 | 50Ω |
視頻輸出 |
輸出 | HDMI和DVI可選，最大可以支持8路；可拓展至12/16/20/24/28/32路 |
輸出連接器 | HDMI1.4，DVI1.1 |
輸出阻抗 | 50Ω |
視頻信號 |
增益 | 0 Db |
視頻信號 | HDMI和DVI可選 |
最大支持分辨率 | 3840*2160@30HZ,1920*12000@60HZ，1920*1080@60HZ，向下兼容 |
EDID管理 | 支持EDID透傳功能 |
HDCP 管理 | 支持高帶寬數碼內容保護（HDCP）使用DVI1.0和HDMI1.4標準。 |
音頻信號 |
數字音頻 | 支持HDMI音頻傳輸 |
控制部分 |
串行控制口 | 9針母RS-232連接器 |
紅外遠程遙控 | 默認紅外遠程遙控 |
前面板控制 | 按鈕 |
協議 | TCP/IP 通過控制 PTNET(可編程面板) |
常規 |
電源 | 100VAC ~ 240VAC, 50/60Hz |
溫度 | -20 ~ +70℃ |
濕度 | 10% ~ 90% |
功耗 | 40W |
機箱尺寸 | 長483x寬309x高88 |
四、輸入輸出板卡實物圖展示：
1.HDMI輸入輸出卡：
2.DVI輸入輸出卡：
3.VGA混合輸入卡：
4.HDMI無縫切換輸入輸出卡：
聲明：澳科森（OCTHION）所有產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
