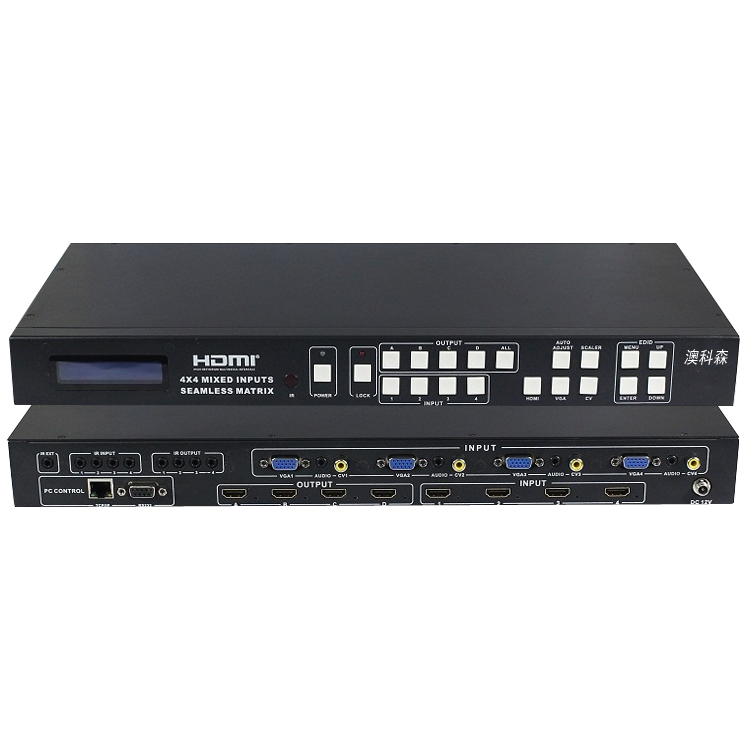

一、產品簡介
這是一款高性能的帶無縫切換輸出及混合輸入4x4矩陣切換器，4路混合輸入支持?jǐn)?shù)字視頻信號和模擬視頻信號，同時4路輸出帶無縫切換功能，無縫切換模式有：快速切換、淡入淡出、拉幕等16種。該混合矩陣切換器采用先進數字技術，具有scaler功能，實現并達到了多種格式信號統一輸出、無縫切換的完美視覺效果。同時帶紅外矩陣功能、模擬視頻信號輸入帶音頻嵌入功能。控制方式多樣靈活，可通過前面板按鈕控制、IR控制、RS232控制、TCP/IP控制。
二、系統連接圖
三、 產品熱點：
◇ 混合輸入，支持HDMI、VGA、CVBS 3種接口。
◇ 四路拼接功能
◇ 內置四畫面分割器功能，平均四分割，畫中畫，畫外畫顯示
◇ 無縫切換輸出，支持16種無縫切換效果。
◇ 支持紅外矩陣功能。
◇ 智能的EDID管理。
◇ 局域網遠程控制
◇ 支持1080p@60Hz分辨率輸出。
◇ 斷電記憶功能
四、產品功能特點
◇ 支持輸入輸出HDMI1.3，輸出支持HDCP1.3和輸入兼容DVI 1.0
◇ 支持HDMI、VGA、CVBS輸入3種接口
◇ 帶寬：最高支持1.65Gbps
◇ 色度空間：支持RGB、YCBCR、 YCbCr（4:2:2）、YCbCr（4:4:4）
◇ 色深（Deep Color）：支持1080P/60Hz, 8bit色深輸出
◇ HDMI輸入輸出傳輸距離：高速HDMI線材最長可支持15m（1080P/60Hz,8bit色深）
◇ HDCP：支持加密HDCP輸出
◇ 音頻格式：輸入輸出支持PCM 2.0 CH（不支持DTS、Dolby音效）
◇ 支持輸入分辨率：
HDMI: 480i to 1080p 60Hz
VGA: 1920 x 1080P@60Hz, 1360 x 768P@60Hz, 1280 x 1024P@60Hz, 1024 x 768P@60Hz
1280 x 720P@60Hz,1280 x 768P@60Hz, 800 x 600@60Hz,640 x 480P@60Hz
CVBS: Supports PAL, NTSC3.58, NTSC4.43, SECAM, PAL/M, PAL/N standard TV formats
◇ 支持輸出最大分辨率：1920x1080P@60Hz，8bit色深
◇ 支持16種效果無縫切換輸出
◇ 智能的EDID管理（共三種：1080i 2.0CH/1080P 2.0CH/DVI 1920 x 1080P）
◇ 具備RS-232和網絡端口底層升級
◇ 支持RS-232、紅外、前面板和TCP/IP控制
◇ 具備斷電記憶功能
◇ VGA輸入支持自動調整畫面
五、技術參數
信號輸入 | 4路HDMI，4路VGA，4路CVBS |
信號輸出 | 4路HDMI |
輸入分辨率 | 480i to 1920x1080p@60Hz |
輸出分辨率 | 1920x1080p@60Hz |
控制方式 | 紅外遙控 , RS-232 , 網絡（TCP/TP）, 機器面板按鍵 |
ESD保護 | Human-body Model:± 8kV (Air-gap discharge)，± 4kV (Contact discharge) |
電源供電 | DC 12 V/2.5 A |
功耗 | 13.5 W(Max)/1.2W(Standby) |
工作溫度 | 0 ?C~40 ?C/32 ?F~104 ?F |
工作濕度 | 20~90 % RH (non-condensing) |
尺寸 | 440mm (W)×200mm (D)×44.5mm (H) |
重量 | 4公斤 |
聲明：澳科森（OCTHION）所有產品圖片及功能介紹僅供參考，詳情請以說明書及實物包裝為準或來電我公司咨詢。本公司保留最終的解釋權。
