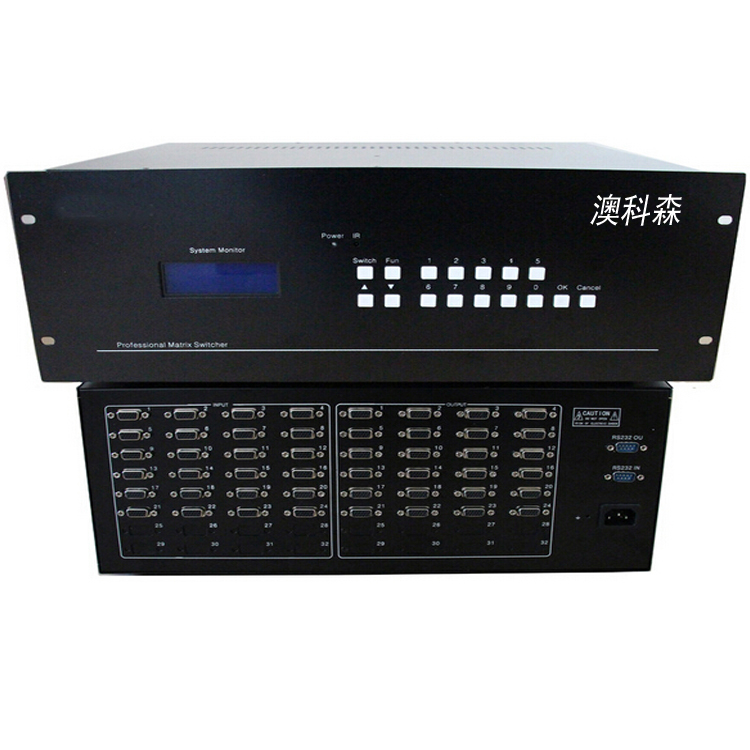

產品概述：

VGA系列矩陣切換器系列是專門為計算機及視頻設備顯示信號以及高分辨率VGA數字圖像信號的顯示切換而專業設計的高性能寬帶智能矩陣開關設備，輸出帶任何路分配功能，可將多路輸入信號任意選擇一路輸出或多路分別輸出給一路顯示設備，也可將一路輸入信號任意選擇一路輸出或多路同時輸出。該系列產品可廣泛應用于多媒體數字會議室、多媒體教學、多功能報告廳、指揮控制中心、酒店、影音展示廳、大屏幕投影顯示工程等場合。

功能特點：

規格：8進24出

8路VGA電腦信號輸入；24路VGA電腦信號輸出,可完全交叉切換

采用最新32位ARM9內嵌式處理器

采用500M高帶寬芯片，具有長線驅動功能

自主開發高分辨率顯示設計電路

采用信號長距離傳輸失真增益補償技術

采用數字同步識別處理（DSIP）技術

內置輪循切換功能，能任意設定間隔時間和通道

內置16組場景存儲功能，能直接在面板或者紅外線遙感操作

采用可編程邏輯陣列電路（FPGA），性能更穩定

電腦視頻輸入和輸出端采用HD15PIN（VGA）接口

采用液晶顯示屏，可顯示設備各通道的切換狀態、輸入信號特性等信息，直觀方便

本產品帶有斷電現場切換記憶保護、LCD液晶顯示、音視頻同步或分離異步切換等功能

本產品是具有高可靠性的智能設備，設計中采用容錯技術，并采用了高抗干擾能力的通信接口電路，保證了通信的可靠性，具有紅外遙控功能和RS232通信功能，用戶可以方便的完成演示過程中的信號切換

具備RS232通訊通訊接口，可以方便與電腦、遙控系統或各種遠端控制設備配合使用

兼容市場所有同類產品的代碼和指令

國際通用寬電壓設計，可適應交流110～240V，50/60Hz

高品質、大批量生產，有較高的兼容性和穩定性

采用雙串口環接技術，用戶不再為串口不夠用而煩惱，設備可以級聯達到256臺之多

多種控制方式

• 面板按鍵控制：通過設備面板輕觸式按鍵直接切換；

• 紅外遙控控制：使用紅外遙控器進行遙控切換；

• 軟件控制：使用專用矩陣管理軟件控制切換，連接接口用RS232接口。

主要技術指標參數：

VGA通道

輸入端口數：8路

輸出端口數：24路

• 帶寬:500MHz（-3dB），滿載

• 亮度色度干擾 ：-50dB@10MHz

• 信號類型：數字VGA，數字TMDS

• 微分相位I/0S：<1.28度，3.58MHz

• 微分增益誤差 ：0.1%, 3.58-4.43MHz

• 隔離度(串?dāng)_)：<-85db(10MHz)

• 輸入信號電平：1.2伏p－p，5伏p－p（TTL）

• 非線性失真 ：<0.02%/0.02o(RL=150Ω)

• 支持分辨率：高清480i～1080p/640X480～2048X1536（60Hz）

• 輸入輸出接口：HD15PIN（VGA）

• 控制方式：RS-232、紅外、鍵盤面板

• 控制協議：9600波特，8位，1個停止位，無奇偶校驗

• 輸入電平:0.7Vp-p

• 輸入助抗:75Ω

• 輸出助抗:75Ω

同步通道

• 輸入電平：TTL

• 輸出電平：TTL

• 輸入阻抗：10KΩ

• 輸出阻抗：33Ω

• 同步極性：跟隨輸入

產品規格：

• 電源AC：110V-240V，50/60Hz

• 功率：20W

• 尺寸：480（寬）*89（高）*300（深）（mm）

• 重量：6kg

• 機架安裝：19英寸標準2U高度

• 平均故障間隔時間MTBF：50000小時
